Festo

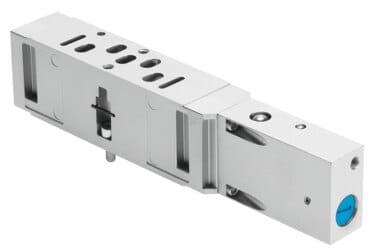

543602 - Vertikal-Drucksperrplatte
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Baubreite | 26 mm |
| Basierend auf Norm | ISO 15407-1 |
| Einbaulage | beliebig |
| Pneumatische Höhenverkettung | Absperrung für 1 |
| Betriebsdruck in bar (Spanne) | -0.9, 10 |
| Normalnenndurchfluss | 800 l/min |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Schutzart | IP65,NEMA 4 |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 286 g |
| Befestigungsart Höhenverkettung | auf Einzelanschlussplatte,auf Verkettungsplatte |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Dokumente |
|
Vertikal-Drucksperrplatte VABF-S3-1-L1D1-C für Ventilinsel VDMA-01/02, Normanschlussbild nach 15407-1, zur Montage zwischen Verkettungsplatte und Ventil, Versorgungsdruck der Insel wird abgesperrt. Demontage des Ventils ist ohne Druckabschaltung der Insel möglich. Baubreite=26 mm, Basierend auf Norm=ISO 15407-1, Einbaulage=beliebig, Pneumatische Höhenverkettung=Absperrung für 1, Betriebsdruck=-0,9 - 10 bar
