Festo

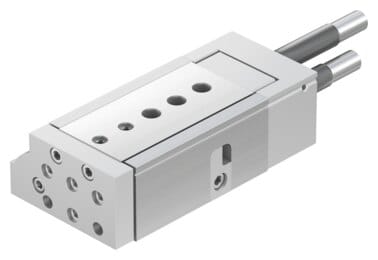

544048 - Mini-Schlitten
Produkt Information
Hersteller-Artikelname:Mini-Schlitten
Hersteller-Artikelnummer:544048
Hersteller-Typenschlüssel:DGSL-25-30-Y3A
Hersteller-Artikelbeschreibung:Mini-Schlitten DGSL-25-30-Y3A für Positionserkennung, mit hochpräziser hochbelastbarer Kugel-Käfig-Führung und einer sehr hohen Wiederholgenauigkeit, beidseitig hydraulische Stoßdämpfer (Y3). Hub=30 mm, Justierbarer Endlagenbereich / Länge vorne=56 mm, Justierbarer Endlagenbereich / Länge hinten=51,5 mm, Kolben-Durchmesser=32 mm, Betriebsart Antriebseinheit=Joch
Bestelleinheit:1 Stück
912,40 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DGSL-25-30-Y3A von Festo
| Eigenschaft | Wert |
|---|---|
| Hub | 30 mm |
| Justierbarer Endlagenbereich / Länge vorne | 56 mm |
| Justierbarer Endlagenbereich / Länge hinten | 51.5 mm |
| Kolben-Durchmesser | 32 mm |
| Betriebsart Antriebseinheit | Joch |
| Dämpfung | Y3: Stoßdämpfer progressiv beidseitig |
| Einbaulage | beliebig |
| Führung | Kugelkäfigführung |
| Konstruktiver Aufbau | Joch,Kolben,Kolbenstange,Schlitten |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck Mpa in MPa (Spanne) | 0.1, 0.8 |
| Betriebsdruck in bar (Spanne) | 1, 8 |
| Max. Geschwindigkeit | 0.8 m/s |
| Wiederholgenauigkeit | ±0,01 mm |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | 0, 60 |
| Aufprallenergie in den Endlagen | 10 J |
| Dämpfungslänge | 20 mm |
| Max. Kraft Fy | 4205 N |
| Max. Kraft Fz | 4205 N |
| Max. Moment Mx | 100 Nm |
| Max. Moment My | 60 Nm |
| Max. Moment Mz | 60 Nm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 415 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 483 N |
| Bewegte Masse | 1115 g |
| Produktgewicht | 2980 g |
| Alternativanschlüsse | siehe Produktzeichnung |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss | G1/8 |
| Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | HNBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Dokumente |
|
Weitere Informationen zu: DGSL-25-30-Y3A von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 2.98 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84123100 |
| RoHS konform | Ja |
| Hersteller | Festo |
