Festo

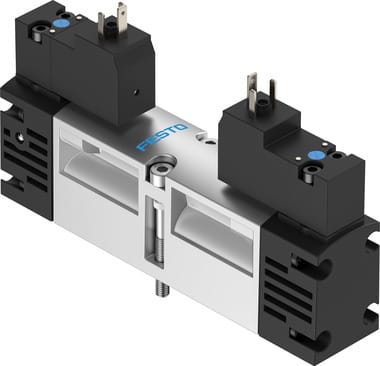

546691 - Magnetventil
Produkt Information
Hersteller-Artikelname:Magnetventil
Hersteller-Artikelnummer:546691
Hersteller-Typenschlüssel:VSVA
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: VSVA von Festo
Eigenschaft | Wert |
---|---|
Produktlinie | Festo Konfigurierbare Artikel |
Kategorielevel 1 | Fabrikautomation |
Kategorielevel 2 | Ventile und Ventilinseln |
Kategorielevel 3 | Elektrisch und pneumatisch betätigte Wegeventile |
Kategorielevel 4 | Norm-Wegeventile |
Kategorielevel 5 | VSVA |
Kategorielevel 6 | VSVA |
Einbaulage | beliebig |
Entspricht Norm | ISO 15407-1 VDMA 24563 |
Konstruktiver Aufbau | Kolben-Schieber |
Betriebsdruck | -0.9 bar ... 16 bar |
CE-Zeichen (siehe Konformitätserklärung) | nach EU-Niederspannungs-Richtlinie |
UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für elektrische Betriebsmittel |
Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
LABS-Konformität | VDMA24364-B1/B2-L |
Umgebungstemperatur | -5 °C ... 50 °C |
Befestigungsart | auf Anschlussplatte |
Werkstoff-Hinweis | RoHS konform |
Werkstoff Dichtungen | HNBR NBR |
Werkstoff Gehäuse | Aluminium-Druckguss |
Werkstoff Schrauben | Stahl verzinkt |
Schutzart | IP65 NEMA 4 |
Mediumstemperatur | -5 °C ... 50 °C |
Steuerdruck | 3 bar ... 10 bar |
Betätigungsart | elektrisch |
Ventilfunktion | 2x2/2 geschlossen monostabil 2x3/2 geschlossen monostabil 2x3/2 offen monostabil 2x3/2 offen/geschlossen monostabil 5/2 bistabil 5/2 bistabil-dominierend 5/2 monostabil 5/3 belüftet 5/3 entlüftet 5/3 geschlossen |
Dichtprinzip | weich |
Ventilgröße | 18 mm |
Normalnenndurchfluss | 400 l/min ... 1400 l/min |
Pneumatischer Arbeitsanschluss | Anschlussplatte Größe 18 mm nach ISO 15407-1 Anschlussplatte Größe 26 mm nach ISO 15407-1 Anschlussplatte Größe 01 nach VDMA 24563 Anschlussplatte Größe 02 nach VDMA 24563 G1/8 G1/4 |
Anschluss Steuerabluft 82/84 | gefasst nicht gefasst nach Norm |
Signalzustandsanzeige | LED |
Abluftfunktion | drosselbar |
Zulässige Spannungsschwankungen | -15 % / +10 % |
Relative Luftfeuchtigkeit | 0 - 90 % |
Einschaltdauer | 100% |
Schalldruckpegel | 85 dB(A) |
Rückstellart | mechanische Feder pneumatische Feder |
Steuerart | vorgesteuert |
Betriebsspannung | 110V AC 12V DC 230V AC 24V AC 24V DC |
Überdeckung | positive Überdeckung |
Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
Vorsteuerschnittstelle | nach ISO 15218 |
Dokumente |
|
Weitere Informationen zu: VSVA von Festo
Eigenschaft | Wert |
---|---|
Artikel-Authentizität | Originalartikel |
Artikelzustand | Neu |
Einzelgewicht | Auf Anfrage |
Ursprungsland** | Auf Anfrage |
Zolltarifnummer | Auf Anfrage |
RoHS konform | Ja |
Hersteller | Festo |
