Festo

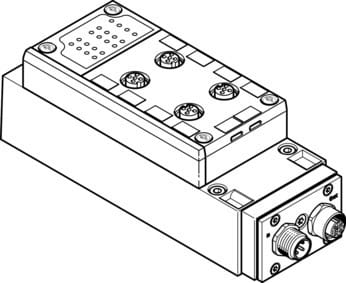

549044 - AS-i-Modul
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Feldbus-Schnittstelle | Dose M12x1/4-polig,Stecker, M12x, 4 polig |
| Gerätespezifische Diagnose | Kurzschluss/Überlast Eingänge,über Peripheriefehler:,Unterspannung |
| Einbaulage | beliebig |
| Max. Anzahl der Ventilplätze | 2 bei bistabilen Ventilen,4 bei monostabilen Ventilen |
| Max. Anzahl Ventilspulen | 4 |
| Verpolungsschutz | für alle elektrischen Betriebsspannungs-Anschlüsse |
| Bedienelemente | DIL-Schalter |
| Anzahl Slaves pro Gerät | 1 |
| Betriebsspannung DC AS-Interface in V (Spanne) | 26.5, 31.6 |
| Hinweis zur Lastspannung | über Lastspannungsanschluss (24 V DC) |
| Lastspannungsbereich DC in V (Spanne) | 21.6, 26.4 |
| Max. Anzahl Ausgänge | 4 |
| Max. Anzahl Eingänge | 4 |
| Nennbetriebsspannung DC AS-Interface | 26.5 V |
| Nennlastspannung DC | 24 V |
| Nennbetriebsspannung DC | 24 V |
| Restwelligkeit AS-Interface | <= 20 mVss |
| Restwelligkeit Lastspannung | 4 Vss |
| Schaltpegel | Signal 0: <= 5 V,Signal 1: >= 11 V |
| Zulässige Spannungsschwankungen | +/- 10 % |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie,nach EU-Niederspannungs-Richtlinie |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -20, 60 |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Schutzart | IP65,in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 300 g |
| Elektrische Ansteuerung | Feldbus |
| Schaltlogik Eingänge | PNP (plusschaltend) |
| Elektrischer Anschluss | über CPX |
| Adressierungsbereich | 1 ... 31 (0),Einstellung durch AS-Interface-Adressiergerät |
| Galvanische Trennung Feldbus-Schnittstelle | Optokoppler |
| LED-Anzeige busspezifisch | AS-i: AS-Interface Betrieb,Aux/Pwr: AS-Interface Spannungsversorgung,Fault: AS-Interface Fehler |
| LED-Anzeige produktspezifisch | 0 ... 7: Schaltzustand Eingänge,12/14: Schaltzustand Ventile (auf Ventil) |
| Produkt-Identifikation | ID1=Fh,ID2=Eh,IO-Code: 7h,Profil: S-7.A.7 |
| Werkstoff Dichtungen | PUR,NBR |
| Werkstoff Gehäuse | PA |
| Werkstoffhinweis | RoHS konform |
| Dokumente |
|
AS-i-Modul VAEM-S6-S-FAS-4-4E Feldbus-Schnittstelle=(* Dose M12x1/4-polig, * Stecker, M12x, 4 polig), Gerätespezifische Diagnose=(* Kurzschluss/Überlast Eingänge, * Unterspannung, * über Peripheriefehler:), Einbaulage=beliebig, Max. Anzahl der Ventilplätze=(* 2 bei bistabilen Ventilen, * 4 bei monostabilen Ventilen), Max. Anzahl Ventilspulen=4
