Festo

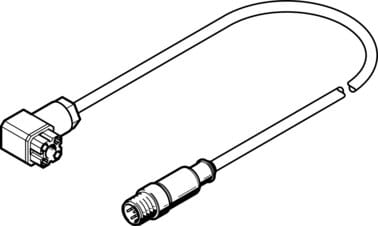

549293 - Verbindungsleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Basierend auf Norm | EN 61076-2-101 |
| Leitungsbezeichnung | ohne Schildträger |
| Produktgewicht | 188 g |
| Elektrischer Anschluss | M12x1,5-polig,Stecker gerade,viereckige Bauform / gewinkelt |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | eckig |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | gewinkelt |
| Elektrischer Anschluss 1, Anschlusstechnik | Anschlussbild P1 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 1, Befestigungsart | Zentralschraube M3 |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Bauform | rund |
| Elektrischer Anschluss 2, Anschlussart | Stecker |
| Elektrischer Anschluss 2, Kabelabgang | Gerade |
| Elektrischer Anschluss 2, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 2, Befestigungsart | Schraubverriegelung |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 30 |
| Betriebsspannungsbereich AC in V (Spanne) | 0, 30 |
| Strombelastbarkeit bei 40°C | 4 A |
| Stoßspannungsfestigkeit | 0.8 kV |
| Schutzleiteranschluss | vorhanden |
| Schirmung | ja |
| Kabellänge | 0.3 m |
| Leitungseigenschaft | Standard |
| Min. Kabel-Biegeradius | 90 mm |
| Biegeradius, feste Kabelverlegung | >= 90 mm mm |
| Kabeldurchmesser | 5.9 mm |
| Zulässiger Kabeldurchmesser in mm (Spanne) | 5.7, 6.1 |
| Kabelaufbau | 4x0,34 |
| Leiter-Nennquerschnitt | 0.34 mm2 |
| Schutzart | IP65 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | -25, 80 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -5, 70 |
| LABS-Konformität | VDMA24364-B2-L |
| Werkstoffhinweis | RoHS konform |
| Verschmutzungsgrad | 3 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | PVC,TPE-U(PUR) |
| Farbe Kabelmantel | grau |
| Werkstoff Gehäuse | PA,TPE-U(PUR) |
| Farbe Gehäuse | schwarz |
| Werkstoff Isolierhülle | PVC |
| Dokumente |
|
Verbindungsleitung NEBC-P1W4-K-0.3-N-M12G5 vom Antrieb oder Wegmesssystem MLO-POT-...-LWG zum Sensorinterface CASM. Basierend auf Norm=EN 61076-2-101, Leitungsbezeichnung=ohne Schildträger, Produktgewicht=188 g, Elektrischer Anschluss=(* 5-polig, * M12x1, * Stecker gerade, * viereckige Bauform / gewinkelt), Elektrischer Anschluss 1, Funktion=Feldgeräteseite
