Festo

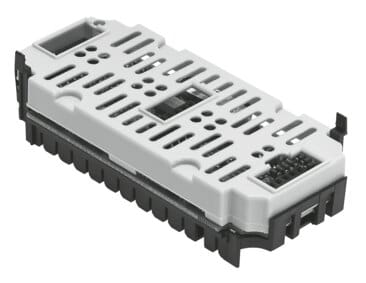

550202 - Eingangsmodul
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 50 mm x 107 mm x 50 mm,(inkl. Verkettungsblock und Anschlusstechnik) |
| Anzahl Eingänge | 16 |
| Diagnose | Kurzschluss/Überlast pro Kanal |
| Parametrierung | Eingangsentprellzeit,Signalverlängerungszeit,Überwachung Modul,Verhalten nach Kurzschluss |
| LED Anzeigen | 1 Sammeldiagnose,16 Kanaldiagnose/Kanalstatus |
| Eingangsentprellzeit | 3 ms (0,1 ms, 10 ms, 20 ms parametrierbar) |
| Absicherung (Kurzschluss) | interne elektronische Sicherung pro Kanalpaar,zusätzlich Schmelzsicherung |
| Betriebsspannungsbereich DC in V (Spanne) | 18, 30 |
| Eigenstromaufnahme bei Betriebsspannung | Typ. 34 mA |
| Max. Summenstrom Eingänge pro Modul | 1.8 A |
| Nennbetriebsspannung DC | 24 V |
| Potenzialtrennung Kanal - Interner Bus | nein |
| Potenzialtrennung Kanal - Kanal | nein |
| Schaltpegel | Signal 0: <= 5 V,Signal 1: >= 11 V |
| Korrosionsbeständigkeitsklasse KBK | (im eingebauten Zustand),1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| Schutzart | Abhängig vom Anschlussblock |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 46 g |
| Kennlinie Eingänge | IEC1131-T2 |
| Schaltlogik Eingänge | PNP (plusschaltend) |
| Werkstoff Gehäuse | PC,PA-verstärkt |
| Dokumente |
|
Eingangsmodul CPX-M-16DE-D für modulares elektrisches Terminal CPX. Abmessungen B x L x H=(* (inkl. Verkettungsblock und Anschlusstechnik), * 50 mm x 107 mm x 50 mm), Anzahl Eingänge=16, Diagnose=Kurzschluss/Überlast pro Kanal, Parametrierung=(* Eingangsentprellzeit, * Signalverlängerungszeit, * Verhalten nach Kurzschluss, * Überwachung Modul), LED Anzeigen=(* 1 Sammeldiagnose, * 16 Kanaldiagnose/Kanalstatus)
