Festo
551373 - Näherungsschalter
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Bauform | für Rundnut |
| Entspricht Norm | EN 60947-5-2 |
| Zulassung | RCM Mark |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie,nach EU-RoHS-RL |
| KC-Zeichen | KC-EMV |
| Besondere Eigenschaften | ölbeständig |
| Werkstoffhinweis | Halogenfrei,Kupfer- und PTFE-frei,RoHS konform |
| Messgröße | Position |
| Messprinzip | magnetoresistiv |
| Umgebungstemperatur in °C (Spanne) | -40, 70 |
| Wiederholgenauigkeit | 0.2 mm |
| Schaltausgang | PNP |
| Schaltelementfunktion | Schließer |
| Einschaltzeit | <= 1,3 ms ms |
| Ausschaltzeit | <= 1,4 ms ms |
| Max. Schaltfrequenz | 150 Hz |
| Max. Ausgangsstrom | 100 mA |
| Max. Ausgangsstrom in Befestigungsbausätzen | 50 mA |
| Max. Schaltleistung DC | 2.8 W |
| Max. Schaltleistung DC in Befestigungsbausätzen | 1.5 W |
| Spannungsfall | <= 1,7 V V |
| Kurzschlussfestigkeit | ja |
| Überlastfestigkeit | vorhanden |
| Bemessungsbetriebsspannung DC | 24 V |
| Betriebsspannungsbereich DC in V (Spanne) | 5, 30 |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss 1, Anschlussart | Kabel |
| Elektrischer Anschluss 1, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 3 |
| Abgangsrichtung Anschluss | längs |
| Prüfbedingungen Leitung | Biegewechselfestigkeit nach Festo Norm,Schleppkette: 5 Millionen Zyklen, Biegeradius 28 mm,Prüfbedingungen auf Anfrage,Torsionsfestigkeit: > 300 000 Zyklen, ±270°/0,1 m |
| Kabellänge | 2.5 m |
| Leitungseigenschaft | Schleppkette+Roboter |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Befestigungsart | von oben in Nut einsetzbar,festgeschraubt |
| Max. Anziehdrehmoment | 0.4 Nm |
| Einbaulage | beliebig |
| Produktgewicht | 16.8 g |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei,PA-verstärkt |
| Schaltzustandsanzeige | LED gelb |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -20, 70 |
| Schutzart | IP65,IP68 |
| Dokumente |
|

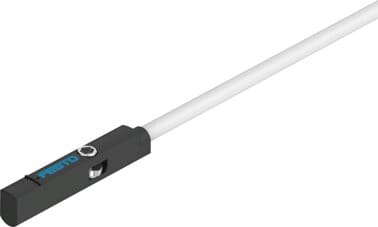

Näherungsschalter SMT-10M-PS-24V-E-2,5-L-OE magnetisch, kontaktlos, für Rundnut. Bauform=für Rundnut, Entspricht Norm=EN 60947-5-2, Zulassung=RCM Mark, CE-Zeichen (siehe Konformitätserklärung)=(* nach EU-EMV-Richtlinie, * nach EU-RoHS-RL), KC-Zeichen=KC-EMV
