Festo

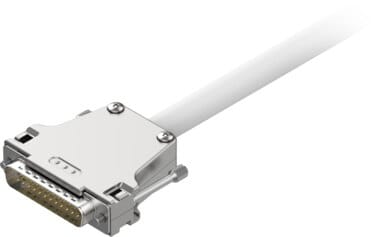

552254 - Steuerleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Leitungsbezeichnung | ohne Schildträger |
| Einbaulage | beliebig |
| Produktgewicht | 570 g |
| Elektrischer Anschluss 1 | Stecker gerade, Sub-D, 25-polig |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | eckig |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Kabelabgang | Gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | Sub-D |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 25 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 25 |
| Elektrischer Anschluss 1, Befestigungsart | 2x Schraube 4-40 UNC |
| Elektrischer Anschluss 2 | offenes Ende, 26-adrig |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Anschlussart | Kabel |
| Elektrischer Anschluss 2, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 26 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 26 |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 30 |
| Nennbetriebsspannung DC | 24 V |
| Strombelastbarkeit bei 40°C | 3.9 A |
| Strombelastbarkeit | 3.9 A |
| Stoßspannungsfestigkeit | 0.8 kV |
| Schirmung | ja |
| Kabellänge | 2.5 m |
| Leitungseigenschaft | Standard |
| Prüfbedingungen Leitung | Biegewechselfestigkeit nach Festo Norm |
| Min. Kabel-Biegeradius | 220 mm |
| Biegeradius, feste Kabelverlegung | >= 220 mm mm |
| Kabeldurchmesser | 10.8 mm |
| Toleranz Kabeldurchmesser | ± 0,2 mm |
| Kabelaufbau | 5x(2x0,25)+16x0,25 |
| Leiter-Nennquerschnitt | 0.25 mm2 |
| Anschlussquerschnitt | 0.25 mm2 |
| Aderenden | Aderendhülse,Stiftkabelschuh |
| Schutzart | IP20 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | -30, 80 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -5, 80 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-RoHS-RL |
| LABS-Konformität | VDMA24364-B2-L |
| Werkstoffhinweis | RoHS konform |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | PVC |
| Farbe Kabelmantel | grau |
| Werkstoff Gehäuse | Zink-Druckguss, vernickelt |
| Werkstoff Steckkontakte | vernickelt und vergoldet,Kupferlegierung verzinnt |
| Werkstoff Isolierhülle | PVC |
| Dokumente |
|
Steuerleitung NEBC-S1G25-K-2.5-N-LE26 passend für Motorcontroller CMMS-ST und CMMP-AS. Leitungsbezeichnung=ohne Schildträger, Einbaulage=beliebig, Produktgewicht=570 g, Elektrischer Anschluss 1=Stecker gerade, Sub-D, 25-polig, Elektrischer Anschluss 1, Funktion=Feldgeräteseite
