Festo

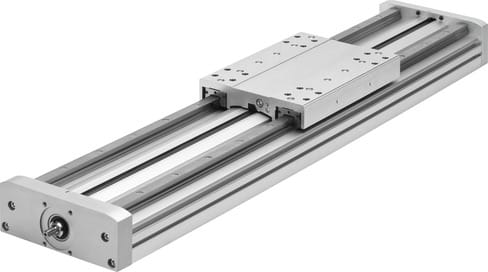

556820 - Spindelachse
Produkt Information
Hersteller-Artikelname:Spindelachse
Hersteller-Artikelnummer:556820
Hersteller-Typenschlüssel:EGC-HD-160- -BS
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: EGC-HD-160- -BS von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Elektrische Antriebe |
| Kategorielevel 4 | Linearachsen |
| Kategorielevel 5 | EGC-HD-BS |
| Kategorielevel 6 | EGC-HD-160- -BS |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Elektromechanische Linearachse mit Kugelumlaufspindel |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | -10 °C ... 60 °C |
| Grundgewicht bei 0 mm Hub | 7210 g |
| Gewichtszuschlag pro 10 mm Hub | 138 g |
| Werkstoff-Hinweis | RoHS konform |
| Symbol | 00991211 |
| Schutzart | IP40 |
| Führung | Kugelumlaufführung |
| Werkstoff Abschlussdeckel | Aluminium-Knetlegierung eloxiert |
| Max. Geschwindigkeit | 1 m/s |
| Wiederholgenauigkeit | ±0,02 mm |
| Max. Kraft Fy | 5600 N |
| Max. Kraft Fz | 5600 N |
| Max. Moment Mx | 300 Nm |
| Max. Moment My | 500 Nm |
| Max. Moment Mz | 500 Nm |
| Baugröße | 160 |
| Max. Beschleunigung | 15 m/s² |
| Arbeitshub | 50 mm ... 1900 mm |
| Spindeldurchmesser | 15 mm |
| Motorart | Schrittmotor Servomotor |
| Spindel-Typ | Kugelumlaufspindel |
| Einschaltdauer | 100% |
| Flächenmomente 2. Grades Iy | 1350000 mm⁴ |
| Flächenmomente 2. Grades Iz | 1.01E7 mm⁴ |
| Max. Radialkraft am Antriebsschaft | 250 N |
| Max. Vorschubkraft Fx | 650 N |
| Torsionsträgheitsmoment It | 666000 mm⁴ |
| Massenträgheitsmoment JH pro Meter Hub | 0.0346 kgcm² |
| Werkstoff Mitnehmer | Aluminium-Knetlegierung eloxiert |
| Werkstoff Profil | Aluminium-Knetlegierung eloxiert |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung eloxiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Schlitten | Aluminium-Knetlegierung eloxiert |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Stahl |
| Gewicht Schlitten | 2080 g |
| Gewicht Zusatzschlitten | 1963 g |
| Dokumente |
|
Weitere Informationen zu: EGC-HD-160- -BS von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
