Festo

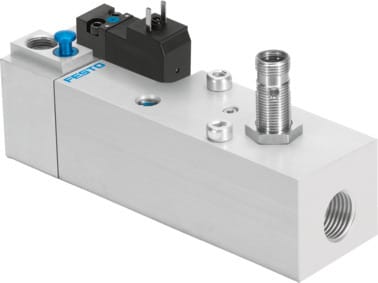

558234 - Druckaufbauventil
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Max. positiver Prüfimpuls bei 0 Signal | 2500 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 1400 µs |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Basierend auf Norm | ISO 5599-2 |
| Betätigungsart | elektrisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend,selbstrückstellend durch elektrisches Ansteuersignal |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Ventilfunktion | Druckaufbau-Funktion |
| Schaltelementfunktion | Schließer |
| Hinweis zur Zwangsdynamisierung | Schaltfrequenz mindestens 1/Monat |
| Schaltstellungsabfrage | Schaltstellung mit Sensor |
| Betriebsdruck Mpa in MPa (Spanne) | 0.2, 1.2 |
| Betriebsdruck in bar (Spanne) | 2, 12 |
| Voreinstellung Umschaltdruck | 4 bar |
| Normalnenndurchfluss Belüftung | 3000 l/min |
| Normalnenndurchfluss Entlüft. | 3300 l/min |
| Nennbetriebsspannung DC | 24 V |
| Spulenkennwerte | 24 V DC: 2,5 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Schutzart | IP65,NEMA 4 |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 605 g |
| Elektrischer Anschluss | Anschlussbild Form C nach EN 175301-803,Stecker,viereckige Bauform,nach EN 175301-803 |
| Sensoranschluss | M12x1,4-polig,Stecker |
| Befestigungsart | auf Anschlussplatte |
| Anschluss Steuerhilfsluft 12/14 | Anschlussplatte Größe 1 nach ISO 5599-2 |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 1 nach ISO 5599-2 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 1 nach ISO 5599-2 |
| Pneumatischer Anschluss 3 | G1/2 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 1 nach ISO 5599-2 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR,NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl,verzinkt |
| Dokumente |
|
Druckaufbauventil VABF-S6-1-P5A4-N12-4-1-N Max. positiver Prüfimpuls bei 0 Signal=2500 µs, Max. negativer Prüfimpuls bei 1 Signal=1400 µs, Schwingfestigkeit=Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6, Schockfestigkeit=Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27, Basierend auf Norm=ISO 5599-2
