Festo

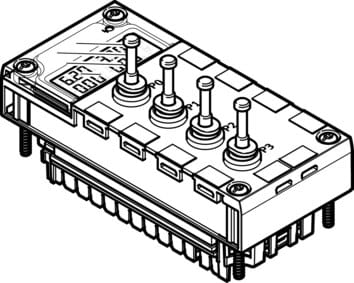

560362 - Analogmodul
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 50 mm x 107 mm x 55 mm,(inkl. Verkettungsblock) |
| Anzahl Eingänge | 4 |
| Diagnose | Parametrierfehler,Grenzwertverletzung pro Kanal,Sensorlimit pro Kanal |
| Parametrierung | Diagnose Grenzwertüberwachung pro Kanal,Diagnose Sensorlimit pro Kanal,Diagnoseverzögerung pro Kanal,Hysterese pro Modul,Maßeinheit,Messung Relativ-/Differenzdruck,Messwertglättung pro Kanal |
| Messgröße | 4x Relativdruck / 2x Differenzdruck |
| Darstellbare Einheit(en) | mbar,psi,kPa |
| LED Anzeigen | 1 Sammeldiagnose |
| Interne Zykluszeit | 5 ms |
| Betriebsspannungsbereich DC in V (Spanne) | 18, 30 |
| Eigenstromaufnahme bei Betriebsspannung | Typ. 50 mA |
| Nennbetriebsspannung DC | 24 V |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | (im eingebauten Zustand),1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| Mediumstemperatur in °C (Spanne) | 0, 50 |
| Schutzart | IP65,IP67 |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 115 g |
| Druckmessbereich Endwert | 10 bar |
| Druckmessbereich Anfangswert | 0 bar |
| Datenformat | 15 bit + Vorzeichen,Binärdarstellung in mbar, kPa, psi |
| Pneumatischer Anschluss | QS-4 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PC,PA-verstärkt |
| Dokumente |
|
Analogmodul CPX-4AE-P-D10 Abmessungen B x L x H=(* (inkl. Verkettungsblock), * 50 mm x 107 mm x 55 mm), Anzahl Eingänge=4, Diagnose=(* Grenzwertverletzung pro Kanal, * Parametrierfehler, * Sensorlimit pro Kanal), Parametrierung=(* Diagnoseverzögerung pro Kanal, * Hysterese pro Modul, * Maßeinheit, * Messwertglättung pro Kanal, * Diagnose Grenzwertüberwachung pro Kanal, * Diagnose Sensorlimit pro Kanal, * Messung Relativ-/Differenzdruck), Messgröße=4x Relativdruck / 2x Differenzdruck
