Festo
568247 - Endschalteranbau
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Bauform | eckig |
| Basierend auf Norm | VDI/VDE 3845 (NAMUR) |
| Zulassung | RCM Mark,c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie,nach EU-Ex-Schutz-Richtlinie (ATEX) |
| ATEX-Kategorie Gas | II 3G |
| Ex-Zündschutzart Gas | Ex nA IIC T5 X Gc |
| ATEX-Kategorie Staub | II 3D |
| Ex-Zündschutzart Staub | Ex tc IIIC T90°C X Dc IP65 |
| Ex-Schutz Zulassung außerhalb der EU | EPL Dc (RU),EPL Gc (RU) |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +80°C |
| Werkstoffhinweis | RoHS konform |
| Messgröße | Drehwinkel |
| Messprinzip | magnetisch Hall |
| Umgebungstemperatur in °C (Spanne) | -20, 80 |
| Analogausgang | 4 - 20 mA |
| Wiederholgenauigkeit Analogausgang in ± ° | 1 deg |
| Kurzschlussfestigkeit | ja |
| Überlastfestigkeit | vorhanden |
| Betriebsspannungsbereich DC in V (Spanne) | 15, 30 |
| Leerlaufstrom in mA (Spanne) | 12, 20 |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss | 9-polig,Schraubklemme,steckbar |
| Anschließbarer Leiter-Nennquerschnitt | 2.5 mm2 |
| Kabelverschraubung | M20 |
| Zulässiger Kabeldurchmesser in mm (Spanne) | 5, 13 |
| Max. Leitungslänge | 30 m |
| Einbaulage | beliebig |
| Produktgewicht | 1000 g |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Stellungsanzeige | rot / grün |
| Einstellmöglichkeiten | Teach-In,Teach-In über elektrischen Anschluss |
| Einstellbereich Winkelerfassung in deg (Spanne) | 0, 270 |
| Schutzart | IP65 |
| Isolationsspannung | 50 V |
| Stoßspannungsfestigkeit | 0.8 kV |
| Schutzklasse | III |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| Verschmutzungsgrad | 3 |
| Dokumente |
|

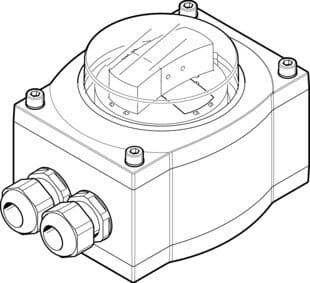

Endschalteranbau SRAP-M-CA1-GR270-1-A-T2P20-EX2 Analoge Rückmeldung von 4….20mA für Überwachungen von Prozessventilen, die mit pneumatischen Schwenkantrieben betätigt werden. Bauform=eckig, Basierend auf Norm=VDI/VDE 3845 (NAMUR), Zulassung=(* RCM Mark, * c UL us - Recognized (OL)), CE-Zeichen (siehe Konformitätserklärung)=(* nach EU-EMV-Richtlinie, * nach EU-Ex-Schutz-Richtlinie (ATEX)), ATEX-Kategorie Gas=II 3G
