Festo

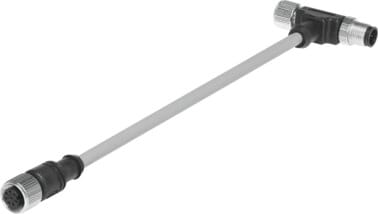

570971 - Programmierleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Entspricht Norm | DIN 47100,EN 61076-2-101 |
| Konstruktiver Aufbau | T-Verteiler mit Kabel steuerungsseitig |
| Verteilerart | 1 auf 2 |
| Zusätzliche Funktionen | Programmierschnittstelle für Proportional-Druckregelventil |
| Leitungsbezeichnung | ohne Schildträger |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | Gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 8 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 8 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung mit SW14 |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Bauform | rund |
| Elektrischer Anschluss 2, Anschlussart | Stecker |
| Elektrischer Anschluss 2, Kabelabgang | Gerade |
| Elektrischer Anschluss 2, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 8 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 8 |
| Elektrischer Anschluss 2, Befestigungsart | Schraubverriegelung mit SW14 |
| Elektrischer Anschluss 3, Funktion | Steuerungsseite |
| Elektrischer Anschluss 3, Bauform | rund |
| Elektrischer Anschluss 3, Anschlussart | Dose |
| Elektrischer Anschluss 3, Kabelabgang | Gerade |
| Elektrischer Anschluss 3, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 3, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 3, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 3, Befestigungsart | Schraubverriegelung |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 30 |
| Betriebsspannungsbereich AC in V (Spanne) | 0, 30 |
| Strombelastbarkeit bei 40°C | 2 A |
| Kabellänge 1 | 0.15 m |
| Leitungseigenschaft | Standard |
| Kabeldurchmesser 1 | 6.3 mm |
| Toleranz, Kabeldurchmesser 1 | ± 0,2 mm |
| Kabelaufbau | 8x0,25,geschirmt |
| Leiter-Nennquerschnitt | 0.25 mm2 |
| Schutzart | IP65,IP67 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | -25, 80 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -5, 80 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Werkstoffhinweis | Halogenfrei,RoHS konform |
| Verschmutzungsgrad | 3 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | grau |
| Werkstoff Gehäuse | TPE-U(PUR) |
| Farbe Gehäuse | schwarz |
| Werkstoff Schraubverriegelung | Zink-Druckguss, vernickelt |
| Werkstoff Dichtungen | NBR |
| Werkstoff Steckkontakte | Messing, vergoldet |
| Dokumente |
|
Programmierleitung VAVE-P8-VPS Entspricht Norm=(* DIN 47100, * EN 61076-2-101), Konstruktiver Aufbau=T-Verteiler mit Kabel steuerungsseitig, Verteilerart=1 auf 2, Zusätzliche Funktionen=Programmierschnittstelle für Proportional-Druckregelventil, Leitungsbezeichnung=ohne Schildträger
