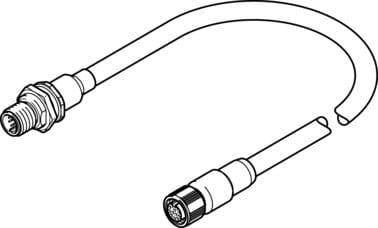

571902 - Encoderleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Entspricht Norm | DIN 47100,EN 61984 |
| Leitungsbezeichnung | ohne Schildträger |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | Gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 12 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 11 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung mit SW14 |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Bauform | rund |
| Elektrischer Anschluss 2, Anschlussart | Stecker |
| Elektrischer Anschluss 2, Kabelabgang | Gerade |
| Elektrischer Anschluss 2, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 12 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 11 |
| Elektrischer Anschluss 2, Befestigungsart | Schraubverriegelung mit Sechskant SW18 |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 30 |
| Nennbetriebsspannung DC | 24 V |
| Betriebsspannungsbereich AC in V (Spanne) | 0, 30 |
| Nennbetriebsspannung AC | 24 V |
| Strombelastbarkeit bei 40°C | 1 A |
| Kabellänge | 2.23 m |
| Leitungseigenschaft | robotertauglich |
| Biegeradius, bewegliche Kabelverlegung | >= 70 mm mm |
| Kabeldurchmesser | 7 mm |
| Kabelaufbau | 12x0,14,geschirmt |
| Leiter-Nennquerschnitt | 0.14 mm2 |
| Schutzart | IP67 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | -25, 80 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | 0, 40 |
| Werkstoffhinweis | RoHS konform |
| Verschmutzungsgrad | 3 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | schwarz |
| Werkstoff Gehäuse | TPE-U(PUR) |
| Werkstoff Dichtungen | NBR |
| Werkstoff Isolierhülle | TPE-E |
| Dokumente |
|
Encoderleitung NEBM-M12G12-RS-2.23-N-M12G12H Entspricht Norm=(* DIN 47100, * EN 61984), Leitungsbezeichnung=ohne Schildträger, Elektrischer Anschluss 1, Funktion=Feldgeräteseite, Elektrischer Anschluss 1, Bauform=rund, Elektrischer Anschluss 1, Anschlussart=Dose
