Festo

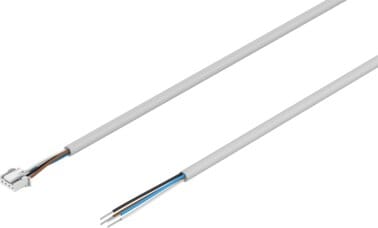

572577 - Verbindungsleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Leitungsbezeichnung | mit Schildträger |
| Anschlusshäufigkeit | 100 |
| Produktgewicht | 106 g |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | eckig |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | Gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | Anschlussbild L1J |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 1, Befestigungsart | Rastverriegelung |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Anschlussart | Kabel |
| Elektrischer Anschluss 2, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 4 |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 30 |
| Strombelastbarkeit bei 40°C | 1 A |
| Stoßspannungsfestigkeit | 0.8 kV |
| Kabellänge | 5 m |
| Leitungseigenschaft | Standard |
| Prüfbedingungen Leitung | Prüfbedingungen auf Anfrage |
| Biegeradius, feste Kabelverlegung | >= 13 mm mm |
| Biegeradius, bewegliche Kabelverlegung | >= 42 mm mm |
| Kabeldurchmesser | 4.1 mm |
| Toleranz Kabeldurchmesser | ± 0,2 mm |
| Kabelaufbau | 4x0,17 |
| Leiter-Nennquerschnitt | 0.17 mm2 |
| Aderenden | stumpf abgeschnitten |
| Schutzart | IP40 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | -20, 60 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -5, 60 |
| Lagertemperatur in °C (Spanne) | -20, 60 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-RoHS-RL |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoffhinweis | RoHS konform |
| Verschmutzungsgrad | 2 |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | PVC |
| Farbe Kabelmantel | grau |
| Werkstoff Gehäuse | PA |
| Farbe Gehäuse | weiss |
| Werkstoff Steckkontakte | Bronze verzinnt |
| Werkstoff Isolierhülle | PVC |
| Dokumente |
|
Verbindungsleitung NEBS-L1G4-K-5-LE4 Leitungsbezeichnung=mit Schildträger, Anschlusshäufigkeit=100, Produktgewicht=106 g, Elektrischer Anschluss 1, Funktion=Feldgeräteseite, Elektrischer Anschluss 1, Bauform=eckig
