Festo

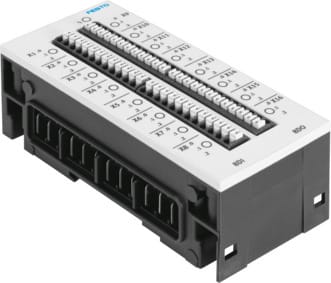

572607 - Ein-/Ausgangsmodul
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 50 mm x 107 mm x 41 mm,(inkl. Verkettungsblock) |
| Anzahl Ausgänge | 8 |
| Anzahl Eingänge | 8 |
| Diagnose | Unterspannung Ausgänge,Kurzschluss/Überlast pro Kanal |
| Parametrierung | Eingangsentprellzeit,Signalverlängerungszeit,Failsafe pro Kanal,Forcen pro Kanal,Idle Mode pro Kanal,Überwachung Modul,Verhalten nach Kurzschluss |
| LED Anzeigen | 1 Sammeldiagnose,16 Kanalstatus |
| Eingangsentprellzeit | 3 ms (0,1 ms, 10 ms, 20 ms parametrierbar) |
| Absicherung (Kurzschluss) | interne elektronische Sicherung pro Kanal |
| Betriebsspannungsbereich DC in V (Spanne) | 18, 30 |
| Eigenstromaufnahme bei Betriebsspannung | Typ. 15 mA |
| Max. Stromversorgung pro Kanal | 0,25 A (6 W Lampenlast) |
| Max. Summenstrom Ausgänge pro Modul | 2 A |
| Max. Summenstrom Eingänge pro Modul | 1.8 A |
| Nennbetriebsspannung DC | 24 V |
| Potenzialtrennung Kanal - Interner Bus | nein |
| Potenzialtrennung Kanal - Kanal | nein |
| Schaltpegel | Signal 0: <= 5 V,Signal 1: >= 15 V |
| Zulassung | c UL - Recognized (OL) |
| Korrosionsbeständigkeitsklasse KBK | (im eingebauten Zustand),1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| Schutzart | IP20 |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 171 g |
| Kennlinie Ausgänge | IEC1131-T2 |
| Kennlinie Eingänge | IEC1131-T2, Typ 01 |
| Schaltlogik Eingänge | PNP (plusschaltend) |
| Schaltlogik Ausgänge | PNP (plusschaltend) |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PA-verstärkt |
| Dokumente |
|
Ein-/Ausgangsmodul CPX-L-8DE-8DA-16-KL-3POL Abmessungen B x L x H=(* (inkl. Verkettungsblock), * 50 mm x 107 mm x 41 mm), Anzahl Ausgänge=8, Anzahl Eingänge=8, Diagnose=(* Kurzschluss/Überlast pro Kanal, * Unterspannung Ausgänge), Parametrierung=(* Eingangsentprellzeit, * Failsafe pro Kanal, * Forcen pro Kanal, * Idle Mode pro Kanal, * Signalverlängerungszeit, * Verhalten nach Kurzschluss, * Überwachung Modul)
