Festo

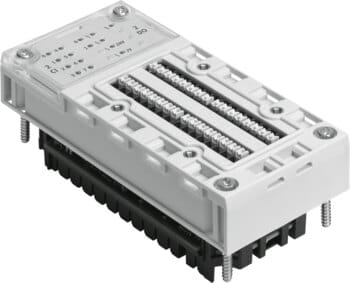

576046 - Ein-/Ausgangsmodul
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 50 mm x 107 mm x 50 mm,(inkl. Verkettungsblock und Anschlusstechnik) |
| Rastermaß | 50 mm |
| Anzahl Ausgänge | 2 |
| Anzahl Eingänge | 2 |
| Diagnose | betriebsartenabhängige Diagnose |
| Parametrierung | Ein- / Ausschaltverzögerung,Frequenzausgabe,Geschwindigkeitsmessung,Impulsausgabe,Impulskette,Messen Drehzahl,Messen Frequenz,Messen Periodendauer,Motorbetriebsart,Positionsbestimmung,Pulsweitenmodulation,Zählen Einmalig,Zählen Endlos,Zählen Periodisch |
| LED Anzeigen | 1 Sammeldiagnose,10 Kanalstatus,2 Kanaldiagnose,2 Moduldiagnose |
| Eingangsentprellzeit | 0,1 µs (0,2µs,0,4µs,0,8µs,1µs,2µs,4µs,8µs,10µs,50µs,100µs,500µs,1ms,3ms,10ms,20ms parametrierbar) |
| Absicherung (Kurzschluss) | interne elektronische Sicherung pro Kanal |
| Betriebsspannungsbereich DC in V (Spanne) | 18, 30 |
| Eigenstromaufnahme bei Betriebsspannung | Typ. 35 mA |
| Max. Stromversorgung pro Kanal | 5 A einstellbar (20 W Lampenlast) |
| Max. Summenstrom Ausgänge pro Modul | 10 A |
| Max. Summenstrom Eingänge pro Modul | 2 A |
| Nennbetriebsspannung DC | 24 V |
| Potenzialtrennung Kanal - Interner Bus | Ausgänge - Ja, bei Verwendung einer Zwischeneinspeisung |
| Potenzialtrennung Kanal - Kanal | nein |
| Schaltpegel | Signal 0: <= 5 V,Signal 1: >= 11 V |
| Zulassung | UL - Recognized (OL) |
| Korrosionsbeständigkeitsklasse KBK | (im eingebauten Zustand),1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| Schutzart | IP65,IP67 |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 130 g |
| Kennlinie Ausgänge | IEC1131-T2 |
| Kennlinie Eingänge | nach IEC 1131-2, Typ 02 |
| Max. Leitungslänge | 30 m |
| Schaltlogik Eingänge | PNP (plusschaltend) |
| Schaltlogik Ausgänge | PNP (plusschaltend),NPN (minusschaltend),Push-Pull-Treiber |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | Kunststoff |
| Dokumente |
|
Ein-/Ausgangsmodul CPX-2ZE2DA Abmessungen B x L x H=(* (inkl. Verkettungsblock und Anschlusstechnik), * 50 mm x 107 mm x 50 mm), Rastermaß=50 mm, Anzahl Ausgänge=2, Anzahl Eingänge=2, Diagnose=betriebsartenabhängige Diagnose
