Festo

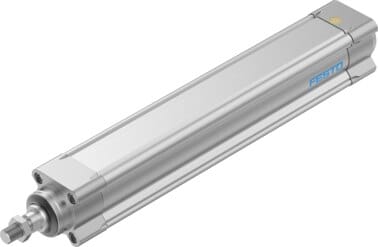

8022575 - Elektrozylinder
Produkt Information
Hersteller-Artikelname:Elektrozylinder
Hersteller-Artikelnummer:8022575
Hersteller-Typenschlüssel:ESBF-BS-40-300-5P
Hersteller-Artikelbeschreibung:Elektrozylinder ESBF-BS-40-300-5P mit Kugelgewindetrieb, elektrisch angetriebener Spindel welche die Drehbewegung des Motors in eine Linearbewegung der Kolbenstange umsetzt. Baugröße=40, Hub=300 mm, Kolbenstangengewinde=M12x1,25, Reversierspiel=30 µm, Spindeldurchmesser=16 mm
Bestelleinheit:1 Stück
1.106,86 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: ESBF-BS-40-300-5P von Festo
| Eigenschaft | Wert |
|---|---|
| Baugröße | 40 |
| Hub | 300 mm |
| Kolbenstangengewinde | M12x1,25 |
| Reversierspiel | 30 µm |
| Spindeldurchmesser | 16 mm |
| Spindelsteigung | 5 mm/U |
| Max. Verdrehwinkel der Kolbenstange +/- | 0.2 deg |
| Basierend auf Norm | ISO 15552 |
| Einbaulage | beliebig |
| Kolbenstangenende | Außengewinde |
| Motorart | Schrittmotor,Servomotor |
| Positionserkennung | für Näherungsschalter |
| Konstruktiver Aufbau | Elektrozylinder mit Kugelumlaufgewinde |
| Spindel-Typ | Kugelumlaufspindel |
| Verdrehsicherung/Führung | gleitgeführt |
| Max. Beschleunigung | 5 m/s2 |
| Max. Geschwindigkeit | 0.42 m/s |
| Wiederholgenauigkeit | ±0,01 mm |
| Einschaltdauer | 100 % |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur in °C (Spanne) | -20, 60 |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Relative Luftfeuchtigkeit | 0 - 95 % |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | 0, 60 |
| Max. Antriebsmoment | 3 Nm |
| Max. Radialkraft am Antriebsschaft | 130 N |
| Max. Vorschubkraft Fx | 3000 N |
| Leerlaufantriebsmoment | 0.2 Nm |
| Richtwert Nutzlast, horizontal | 300 kg |
| Richtwert Nutzlast, vertikal | 300 kg |
| Massenträgheitsmoment JH pro Meter Hub | 0.4601 kgcm2 |
| Massenträgheitsmoment JL pro kg Nutzlast | 0.0063 kgcm2 |
| Massenträgheitsmoment JO | 0.0504 kgcm2 |
| Bewegte Masse bei 0 mm Hub | 467 g |
| Gewichtszuschlag pro 10 mm Hub | 47 g |
| Grundgewicht bei 0 mm Hub | 1237 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 26 g |
| Befestigungsart | mit Innengewinde,oder Zubehör |
| Schnittstellencode Aktuator | D40 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | Alu-Knetlegierung gleiteloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Schrauben | Stahl, verzinkt |
| Werkstoff Spindelmutter | Wälzlagerstahl |
| Werkstoff Spindel | Wälzlagerstahl |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Dokumente |
|
Weitere Informationen zu: ESBF-BS-40-300-5P von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 2.679 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84799070 |
| RoHS konform | Ja |
| Hersteller | Festo |
