Festo

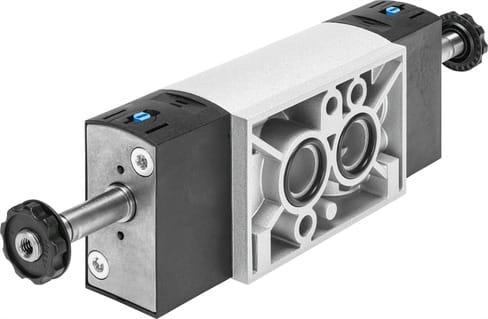

8026033 - Magnetventil
Produkt Information
Hersteller-Artikelname:Magnetventil
Hersteller-Artikelnummer:8026033
Hersteller-Typenschlüssel:VSNC
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: VSNC von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Ventile und Ventilinseln |
| Kategorielevel 3 | Elektrisch und pneumatisch betätigte Wegeventile |
| Kategorielevel 4 | Norm-Wegeventile |
| Kategorielevel 5 | VSNC |
| Kategorielevel 6 | VSNC |
| Einbaulage | beliebig |
| Entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Konstruktiver Aufbau | Kolben-Schieber Teller-Sitz |
| Betriebsdruck | 1.5 bar ... 10 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) nach EU-Niederspannungs-Richtlinie |
| Explosionsschutz | Class I, Div. 1 (US) Class I, Div. 2 (US) Class II, Div. 1 (US) Class II, Div. 2 (US) Class III, Div. 1 (US) Class III, Div. 2 (US) Hinweis in der Bescheinigung beachten Zone 0 (IEC-EX) Zone 0 (KR) Zone 1 (ATEX) Zone 1 (IEC-EX) Zone 1 (KR) Zone 2 (ATEX) Zone 2 (KR) Zone 20 (IEC-EX) Zone 21 (ATEX) Zone 21 (IEC-EX) Zone 21 (KR) Zone 22 (ATEX) Zone 22 (KR) |
| ATEX-Kategorie Gas | II 2G II 3G |
| ATEX-Kategorie Staub | II 2D II 3D |
| Ex-Zündschutzart Gas | AEx m II T4 Ex db IIC T4 Gb Ex db IIC T5 Gb Ex ia IIC T6 Ga Ex ia IIC T6...T5 Ga Ex mb IIC T6 Ex nA IIC T5 X Gc |
| Ex-Zündschutzart Staub | Ex ia IIIB T135°C Da Ex mb tb IIIC T80°C Ex t IIIC T80°C Db Ex tb IIIC T100°C Db Ex tb IIIC T135°C Db Ex tc IIIC T95°C X Dc |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +50°C -20°C <= Ta <= +60°C -40°C <= Ta <= +50°C -40°C <= Ta <= +65°C -65°C <= Ta <= +40°C -65°C <= Ta <= +55°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L VDMA24364-Zone III |
| Umgebungstemperatur | -20 °C ... 60 °C |
| Befestigungsart | mit Durchgangsbohrung |
| Werkstoff-Hinweis | RoHS konform |
| Symbol | 00991005 00991018 00991021 00991080 00991082 00991083 00991728 00991831 00991953 00995701 |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, verzinkt |
| Zertifikat ausstellende Stelle | DNVGL-TAA000011J |
| Schutzart | IP65 IP66 IP67 mit Steckdose nach IEC 60529 |
| Zulassung | c UL us - Recognized (OL) |
| Ex-Schutz Zulassung außerhalb der EU | Class I, Div. 1 (US) Class I, Div. 2 (US) Class II, Div. 1 (US) Class II, Div. 2 (US) Class III, Div. 1 (US) Class III, Div. 2 (US) EPL Da (IEC-EX) EPL Db (IEC-EX) EPL Db (KR) EPL Dc (KR) EPL Ga (IEC-EX) EPL Ga (KR) EPL Gb (IEC-EX) EPL Gb (KR) EPL Gc (KR) |
| Produktgewicht | 335 g ... 685 g |
| Mediumstemperatur | -20 °C ... 60 °C |
| Betätigungsart | elektrisch |
| Ventilfunktion | 5/2 bistabil 5/2 oder 3/2 umstellbar 5/3 belüftet 5/3 entlüftet 5/3 geschlossen |
| Dichtprinzip | weich |
| Steuerluftversorgung | intern |
| Normalnenndurchfluss | 800 l/min ... 1350 l/min |
| Pneumatischer Arbeitsanschluss | NAMUR Anschlussbild |
| Pneumatischer Anschluss 1 | G1/4 1/4 NPT QS-6 QS-8 QS-10 QS-1/4 QS-5/16 QS-3/8 |
| Pneumatischer Anschluss 2 | NAMUR Anschlussbild |
| Pneumatischer Anschluss 3 | G1/4 1/4 NPT QS-6 QS-8 QS-10 QS-1/4 QS-5/16 QS-3/8 |
| Pneumatischer Anschluss 4 | NAMUR Anschlussbild |
| Signalzustandsanzeige | mit Zubehör |
| Baubreite | 32 mm |
| Abluftfunktion | drosselbar |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Elektrischer Anschluss | 3-polig Form A Form B Kabelverschraubung M20x1,5 M12x1, A-codiert nach EN 61076-2-101 Stecker nach EN 175301-803 nach Industriestandard (11 mm) |
| Einschaltdauer | 100% |
| Rückstellart | mechanische Feder |
| Steuerart | vorgesteuert |
| Handhilfsbetätigung | rastend keine tastend verdeckt |
| Strömungsrichtung | nicht reversibel |
| Spulenkennwerte | 110/120 V AC: 50/60 Hz, Anzugsleistung 2,7 VA, Halteleistung 1,9 VA 110/120 V AC: 50/60 Hz, Anzugsleistung 4,4 VA, Halteleistung 3,3 VA 110/120 V AC: 50/60 Hz, Anzugsleistung 5,2 VA, Halteleistung 3,1 VA 110/120 V AC: 50/60 Hz, Anzugsleistung 6,9 VA, Halteleistung 3,1 VA 110 V AC: 50/60 Hz, Anzugsleistung 7,7 VA, Halteleistung 3,8 VA 120 V AC: 60 Hz, Anzugsleistung 10,0 VA, Halteleistung 6,8 VA 12 V DC: 2,8 W 12 V DC: 3,4 W 230/240 V AC: 50/60 Hz, Anzugsleistung 3,9 VA, Halteleistung 2,8 VA 230/240 V AC: 50/60 Hz, Anzugsleistung 5,8 VA, Halteleistung 4,6 VA 230 V AC: 50/60 Hz, Anzugsleistung 10,0 VA, Halteleistung 6,0 VA 230 V AC: 50/60 Hz, Anzugsleistung 11,5 VA, Halteleistung 8,0 VA 230 V AC: 50/60 Hz, Anzugsleistung 6,2 VA, Halteleistung 3,7 VA 230 V AC: 50/60 Hz, Anzugsleistung 6,9 VA, Halteleistung 4,1 VA 24 V DC: 0,8 W 24 V DC: 2,1 W 24 V DC: 2,7 W 24 V DC: 3,3 W 24 V DC: 4,6 W 24 V AC: 50/60 Hz, Anzugsleistung 2,5 VA, Halteleistung 1,7 VA 24 V AC: 50/60 Hz, Anzugsleistung 3,9 VA, Halteleistung 2,6 VA 24 V DC: 0,7 W 24 V DC: 1,2 W 24 V DC: 2,6 W 48 V AC: 50/60 Hz, Anzugsleistung 2,5 VA, Halteleistung 1,7 VA 48 V AC: 50/60 Hz, Anzugsleistung 3,9 VA, Halteleistung 2,7 VA 48 V DC: 2,8 W 48 V DC: 3,4 W Siehe Magnetspule, getrennt zu bestellen |
| Schaltzeit aus | 6 ms ... 120 ms |
| Schaltzeit ein | 4 ms ... 35 ms |
| Pneumatischer Anschluss 5 | G1/4 1/4 NPT QS-6 QS-8 QS-10 QS-5/16 QS-1/4 QS-3/8 |
| b-Wert | 0.4 ... 0.5 |
| C-Wert | 2.1 l/sbar ... 5.6 l/sbar |
| Betriebsspannung | 110V AC 120V AC 12V DC 230V AC 240V AC 24V AC 24V DC 48V AC 48V DC über Magnetspule, getrennt zu bestellen |
| Überdeckung | positive Überdeckung negative Überdeckung |
| Normalnenndurchfluss, Abluftrückführung 4->3 | 110 l/min |
| Schaltzeit um | 2 ms ... 55 ms |
| Anschluss Atmungsöffnung | nicht gefasst |
| Dokumente |
|
Weitere Informationen zu: VSNC von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
