Festo

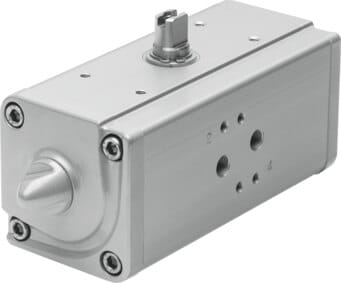

8030601 - Schwenkantrieb - DAPS-0030-090-R-F0305-T4
Infos kopieren
Produkt Information
Hersteller-Artikelname:Schwenkantrieb
Hersteller-Artikelnummer:8030601
Hersteller-Typenschlüssel:DAPS-0030-090-R-F0305-T4
Hersteller-Artikelbeschreibung:Schwenkantrieb DAPS-0030-090-R-F0305-T4 doppeltwirkend, Luftanschluss nach VDI / VDE 3845-Namurventile direkt anflanschbar, Hochtemperatur Ausführung. Baugröße Stellantrieb=0030, Flanschbohrbild=(* F03, * F05), Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-1 - 9 deg, Wellenanschluss Tiefe=13,2 mm
Sofort günstigere Festo Preise sehen
exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird berechnet
Anzahl
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Große Bedarfe i.H.v. mehr als 25.000 €? Unsere Konditionen finden Sie hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: DAPS-0030-090-R-F0305-T4 von Festo
| Dimension | Wert |
|---|---|
| Baugröße Stellantrieb | 0030 |
| Flanschbohrbild | F03,F05 |
| Schwenkwinkel | 90 deg |
| Verstellbereich Endlage bei 0° in deg (Spanne) | -19 |
| Wellenanschluss Tiefe | 13.2 mm |
| Norm Anschluss zur Armatur | ISO 5211 |
| Dämpfung | keine Dämpfung |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Joch-Kinematik |
| Positionserkennung | ohne |
| Schließrichtung | rechtsschließend |
| Ventilanschluss entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Safety Integrity Level (SIL) | Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand,Produkt kann eingesetzt werden in SRP/CS bis SIL 2 High Demand |
| Betriebsdruck Mpa in MPa (Spanne) | 0.30.84 |
| Betriebsdruck in bar (Spanne) | 38.4 |
| Nennbetriebsdruck | 0.56 MPa |
| Nennbetriebsdruck | 5.6 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T6...T3 Gb X |
| Ex-Zündschutzart Staub | Ex h IIIC T85°C...T200°C Db X |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +150°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | -20150 |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 30 Nm |
| Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel | 15 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel | 22.5 Nm |
| Hinweis zum Drehmoment | Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung. |
| Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nennschwenkwinkel-0° | 1.05 l |
| Produktgewicht | 1000 g |
| Wellenanschluss | T11 |
| Pneumatischer Anschluss | G1/8 |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | FPM,PTFE-verstärkt |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | hochlegierter Stahl |
| Werkstoff Welle | hochlegierter Stahl |
| Werkstoffnummer Welle | 1.4305 |
- Dokumente
- Datenblatt zu 8030601
Weitere Informationen zu: DAPS-0030-090-R-F0305-T4 von Festo
| Dimension | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 1,00 kg |
| Ursprungsland** | IT🇮🇹 |
| Zolltarifnummer | 84123900 |
| RoHS konform | Ja |
| Hersteller | Festo |
