Festo

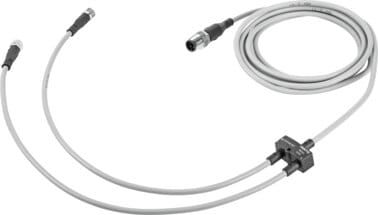

8035485 - Verteiler
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Basierend auf Norm | EN 61076-2-104 |
| Konstruktiver Aufbau | Y-Verteiler mit Kabel beidseitig |
| Verteilerart | 2 auf 1 |
| Leitungsbezeichnung | mit Schildträger |
| Befestigungsart | mit Zubehör,mit Durchgangsbohrung für Schraube M2 |
| Produktgewicht | 102 g |
| Elektrischer Anschluss 1, Funktion | Steuerungsseite |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Kabelabgang | Gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 2, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 2, Bauform | rund |
| Elektrischer Anschluss 2, Anschlussart | 2x Dose |
| Elektrischer Anschluss 2, Kabelabgang | Gerade |
| Elektrischer Anschluss 2, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 3 |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 30 |
| Betriebsspannungsbereich AC in V (Spanne) | 0, 30 |
| Strombelastbarkeit bei 40°C | 3 A |
| Stoßspannungsfestigkeit | 0.8 kV |
| Kabellänge 1 | 2.5 m |
| Kabellänge 2 | 0.3 m |
| Leitungseigenschaft | Schleppkette+Roboter |
| Prüfbedingungen Leitung | Biegewechselfestigkeit nach Festo Norm,Schleppkette: 5 Millionen Zyklen, Biegeradius 28 mm,Prüfbedingungen auf Anfrage,Torsionsfestigkeit: > 300 000 Zyklen, ±270°/0,1 m |
| Minimaler Biegeradius bei frei beweglichem Einsatz 1 | 46 mm |
| Minimaler Biegeradius bei frei beweglichem Einsatz 2 | 39 mm |
| Kabeldurchmesser 1 | 4.5 mm |
| Kabeldurchmesser 2 | 3.8 mm |
| Leiter-Nennquerschnitt | 0.25 mm2 |
| Schutzart | IP65,IP68,IP69K |
| Umgebungstemperatur in °C (Spanne) | -25, 80 |
| Hinweis zur Umgebungstemperatur | -10 ... 40 °C bei Befestigung über Durchgangsbohrung |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -20, 80 |
| Lagertemperatur in °C (Spanne) | -25, 80 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-RoHS-RL |
| LABS-Konformität | VDMA24364-B2-L |
| Werkstoffhinweis | Halogenfrei,Kupfer- und PTFE-frei,RoHS konform,phosphorsäureester frei |
| Verschmutzungsgrad | 3 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | grau |
| Werkstoff Gehäuse | PA,PC,TPE-U(PUR) |
| Farbe Gehäuse | schwarz |
| Werkstoff Überwurfmutter | Messing vernickelt |
| Werkstoff Dichtungen | NBR |
| Werkstoff Steckkontakte | Kupfer-Legierung vergoldet |
| Werkstoff Gewindehülse | Messing vernickelt |
| Dokumente |
|
Verteiler NEDY-L2R1-V1-M8G3-U-0.3L-M8G4-2.5R Basierend auf Norm=EN 61076-2-104, Konstruktiver Aufbau=Y-Verteiler mit Kabel beidseitig, Verteilerart=2 auf 1, Leitungsbezeichnung=mit Schildträger, Befestigungsart=(* mit Durchgangsbohrung für Schraube M2, * mit Zubehör)
