Festo

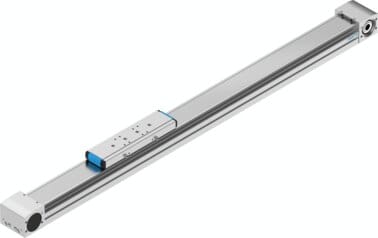

8041861 - Zahnriemenachse
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Antriebsritzel Wirkdurchmesser | 39.79 mm |
| Arbeitshub | 800 mm |
| Baugröße | 80 |
| Hubreserve | 0 mm |
| Zahnriemen-Dehnung | 0.168 % |
| Zahnriemen-Teilung | 5 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse,mit Zahnriemen |
| Motorart | Schrittmotor,Servomotor |
| Messprinzip Wegmesssystem | inkremental |
| Max. Beschleunigung | 50 m/s2 |
| Max. Geschwindigkeit | 5 m/s |
| Wiederholgenauigkeit | ±0,08 mm |
| Einschaltdauer | 100 % |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Flächenmomente 2. Grades Iy | 257180 mm4 |
| Flächenmomente 2. Grades Iz | 913660 mm4 |
| Max. Antriebsmoment | 15.92 Nm |
| Max. Kraft Fy | 2500 N |
| Max. Kraft Fz | 3050 N |
| Max. Leerlauf- Verschiebewiderstand | 50.3 N |
| Max. Moment Mx | 36 Nm |
| Max. Moment My | 228 Nm |
| Max. Moment Mz | 228 Nm |
| Max. Vorschubkraft Fx | 800 N |
| Leerlaufantriebsmoment | 1 Nm |
| Torsionsträgheitsmoment It | 159250 mm4 |
| Massenträgheitsmoment JH pro Meter Hub | 0.93 kgcm2 |
| Massenträgheitsmoment JL pro kg Nutzlast | 3.96 kgcm2 |
| Massenträgheitsmoment JO | 9.82 kgcm2 |
| Massenträgheitsmoment JW für Zusatzschlitten | 7.61 kgcm2 |
| Vorschubkonstante | 125 mm/U |
| Schmierintervall laufstreckenabhängig | 1000 km |
| Gewicht Schlitten | 1900 g |
| Gewicht Zusatzschlitten | 1530 g |
| Gewichtszuschlag pro 10 mm Hub | 51 g |
| Grundgewicht bei 0 mm Hub | 4700 g |
| Werkstoff Profil | Aluminium-Knetlegierung,eloxiert |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Abdeckband | rostfreier Edelbandstahl |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Führung Schlitten | Edelstahl |
| Werkstoff Führungsschiene | Edelstahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Zahnriemenklemmkörper | Edelstahlguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Dokumente |
|
Zahnriemenachse ELGA-TB-KF-80-800-0H mit Kugelumlaufführung Antriebsritzel Wirkdurchmesser=39,79 mm, Arbeitshub=800 mm, Baugröße=80, Hubreserve=0 mm, Zahnriemen-Dehnung=0,168 %
