Festo

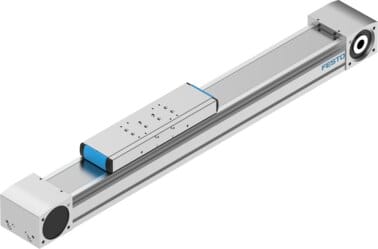

8041865 - Zahnriemenachse
Produkt Information
Hersteller-Artikelname:Zahnriemenachse
Hersteller-Artikelnummer:8041865
Hersteller-Typenschlüssel:ELGA-TB-KF-120-500-0H
Hersteller-Artikelbeschreibung:Zahnriemenachse ELGA-TB-KF-120-500-0H mit Kugelumlaufführung Antriebsritzel Wirkdurchmesser=52,52 mm, Arbeitshub=500 mm, Baugröße=120, Hubreserve=0 mm, Zahnriemen-Dehnung=0,21 %
Bestelleinheit:1 Stück
2.632,74 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: ELGA-TB-KF-120-500-0H von Festo
| Eigenschaft | Wert |
|---|---|
| Antriebsritzel Wirkdurchmesser | 52.52 mm |
| Arbeitshub | 500 mm |
| Baugröße | 120 |
| Hubreserve | 0 mm |
| Zahnriemen-Dehnung | 0.21 % |
| Zahnriemen-Teilung | 5 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse,mit Zahnriemen |
| Motorart | Schrittmotor,Servomotor |
| Messprinzip Wegmesssystem | inkremental |
| Max. Beschleunigung | 50 m/s2 |
| Max. Geschwindigkeit | 5 m/s |
| Wiederholgenauigkeit | ±0,08 mm |
| Einschaltdauer | 100 % |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Flächenmomente 2. Grades Iy | 1.26458e+006 mm4 |
| Flächenmomente 2. Grades Iz | 4.36579e+006 mm4 |
| Max. Antriebsmoment | 34.1 Nm |
| Max. Kraft Fy | 5500 N |
| Max. Kraft Fz | 6890 N |
| Max. Leerlauf- Verschiebewiderstand | 76.2 N |
| Max. Moment Mx | 104 Nm |
| Max. Moment My | 680 Nm |
| Max. Moment Mz | 680 Nm |
| Max. Vorschubkraft Fx | 1300 N |
| Leerlaufantriebsmoment | 2.8 Nm |
| Torsionsträgheitsmoment It | 435680 mm4 |
| Massenträgheitsmoment JH pro Meter Hub | 2.15 kgcm2 |
| Massenträgheitsmoment JL pro kg Nutzlast | 6.9 kgcm2 |
| Massenträgheitsmoment JO | 40.99 kgcm2 |
| Massenträgheitsmoment JW für Zusatzschlitten | 28.91 kgcm2 |
| Vorschubkonstante | 165 mm/U |
| Schmierintervall laufstreckenabhängig | 1000 km |
| Gewicht Schlitten | 4190 g |
| Gewicht Zusatzschlitten | 3240 g |
| Gewichtszuschlag pro 10 mm Hub | 106 g |
| Grundgewicht bei 0 mm Hub | 15680 g |
| Werkstoff Profil | Aluminium-Knetlegierung,eloxiert |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Abdeckband | rostfreier Edelbandstahl |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Führung Schlitten | Vergütungsstahl |
| Werkstoff Führungsschiene | corrotect beschichtet,Vergütungsstahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Zahnriemenklemmkörper | Edelstahlguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Dokumente |
|
Weitere Informationen zu: ELGA-TB-KF-120-500-0H von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 19.2 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84799070 |
| RoHS konform | Ja |
| Hersteller | Festo |
