Festo

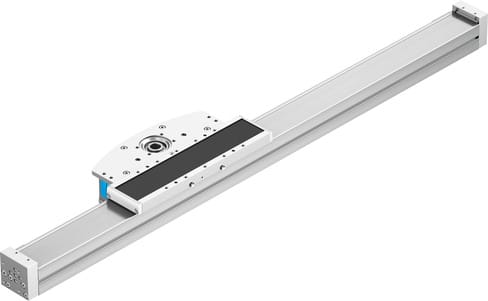

8060571 - Auslegerachse
Produkt Information
Hersteller-Artikelname:Auslegerachse
Hersteller-Artikelnummer:8060571
Hersteller-Typenschlüssel:ELCC-TB-KF-60- -
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: ELCC-TB-KF-60- - von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Elektrische Antriebe |
| Kategorielevel 4 | Linearachsen |
| Kategorielevel 5 | ELCC |
| Kategorielevel 6 | ELCC-TB-KF-60- - |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Elektromechanische Auslegerachse |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | -10 °C ... 60 °C |
| Bewegte Masse bei 0 mm Hub | 1636 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 38 g |
| Grundgewicht bei 0 mm Hub | 4146 g |
| Gewichtszuschlag pro 10 mm Hub | 38 g |
| Werkstoff-Hinweis | RoHS konform |
| Symbol | 00991210 |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Schutzart | IP20 |
| Führung | Kugelumlaufführung |
| Werkstoff Abschlussdeckel | Aluminium-Knetlegierung, eloxiert |
| Max. Geschwindigkeit | 5 m/s |
| Wiederholgenauigkeit | ±0,05 mm |
| Max. Kraft Fy | 4216 N |
| Max. Kraft Fz | 4119 N |
| Max. Moment Mx | 36 Nm |
| Max. Moment My | 293 Nm |
| Max. Moment Mz | 288 Nm |
| Baugröße | 60 |
| Hubreserve | 0 mm ... 1300 mm |
| Max. Beschleunigung | 50 m/s² |
| Arbeitshub | 50 mm ... 1300 mm |
| Flächenmomente 2. Grades Iy | 240600 mm⁴ |
| Flächenmomente 2. Grades Iz | 304210 mm⁴ |
| Max. Vorschubkraft Fx | 300 N |
| Massenträgheitsmoment JH pro Meter Hub | 8.9 kgcm² |
| Vorschubkonstante | 96 mm/U |
| Werkstoff Profil | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Führungsschiene | Wälzlagerstahl, Corrotect beschichtet |
| Werkstoff Schlitten | Aluminium-Guss, eloxiert |
| Antriebsritzel Wirkdurchmesser | 30.558 mm |
| Zahnriemen-Teilung | 3 mm |
| Massenträgheitsmoment JL pro kg Nutzlast | 2.3 kgcm² |
| Werkstoff Zahnriemenklemmkörper | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug Polyurethan mit Stahlcord und Textilbeschichtung Polyurethan mit Stahlcord |
| Gewicht Zusatzschlitten | 805 g |
| Max. Antriebsmoment | 5.2 Nm |
| Massenträgheitsmoment JO | 5.9 kgcm² |
| Referenzlebensdauer | 5000 km |
| Schmierintervall laufstreckenabhängig | 1000 km |
| Bewegte Masse bei 0 mm Hub mit zweitem Antriebskopf | 2738 g |
| Grundgewicht bei 0 mm Hub mit zweitem Antriebskopf | 6053 g |
| Werkstoff Antriebskopf | Aluminium-Knetlegierung, eloxiert |
| Dokumente |
|
Weitere Informationen zu: ELCC-TB-KF-60- - von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
