Festo

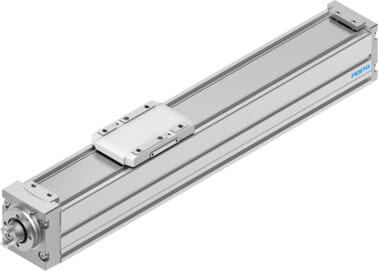

8061485 - Spindelachse
Produkt Information
Hersteller-Artikelname:Spindelachse
Hersteller-Artikelnummer:8061485
Hersteller-Typenschlüssel:ELGC-BS-KF-45-200-10P
Hersteller-Artikelbeschreibung:Spindelachse ELGC-BS-KF-45-200-10P Arbeitshub=200 mm, Baugröße=45, Hubreserve=0 mm, Spindeldurchmesser=10 mm, Spindelsteigung=10 mm/U
Bestelleinheit:1 Stück
643,90 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: ELGC-BS-KF-45-200-10P von Festo
| Eigenschaft | Wert |
|---|---|
| Arbeitshub | 200 mm |
| Baugröße | 45 |
| Hubreserve | 0 mm |
| Spindeldurchmesser | 10 mm |
| Spindelsteigung | 10 mm/U |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse,mit Kugelumlaufspindel |
| Motorart | Schrittmotor,Servomotor |
| Spindel-Typ | Kugelgewindetrieb |
| Max. Beschleunigung | 15 m/s2 |
| Max. Drehzahl | 3600 1/min |
| Max. Geschwindigkeit | 0.6 m/s |
| Wiederholgenauigkeit | ±0,015 mm |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | 0, 50 |
| Flächenmomente 2. Grades Iy | 140000 mm4 |
| Flächenmomente 2. Grades Iz | 170000 mm4 |
| Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit | 0.12 Nm |
| Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit | 0.032 Nm |
| Max. Kraft Fy | 300 N |
| Max. Kraft Fz | 600 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 1104 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 2208 N |
| Max. Moment Mx | 5.5 Nm |
| Max. Moment My | 4.7 Nm |
| Max. Moment Mz | 4.7 Nm |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 20 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 17 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 17 Nm |
| Max. Vorschubkraft Fx | 100 N |
| Torsionsträgheitsmoment It | 8500 mm4 |
| Massenträgheitsmoment JH pro Meter Hub | 0.05056 kgcm2 |
| Massenträgheitsmoment JL pro kg Nutzlast | 0.02533 kgcm2 |
| Massenträgheitsmoment JO | 0.0082 kgcm2 |
| Vorschubkonstante | 10 mm/U |
| Bewegte Masse | 220 g |
| Gewichtszuschlag pro 10 mm Hub | 36 g |
| Dynamische Durchbiegung (Last bewegt) | 0,05% der Länge der Achse, maximal 0,5 mm |
| Statische Durchbiegung (Last im Stillstand) | 0,1 % der Länge der Achse |
| Schnittstellencode Aktuator | V32 |
| Werkstoff Abschlussdeckel | Alu-Druckguss, lackiert |
| Werkstoff Profil | Alu-Knetlegierung, eloxiert |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Abdeckband | hochlegierter Stahl rostfrei |
| Werkstoff Antriebsdeckel | Alu-Druckguss, lackiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Schlitten | Aluminium-Druckguss |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Stahl |
| Dokumente |
|
Weitere Informationen zu: ELGC-BS-KF-45-200-10P von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 1.271 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84799070 |
| RoHS konform | Ja |
| Hersteller | Festo |
