Festo

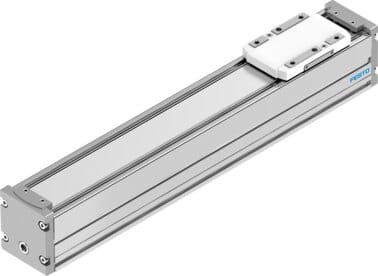

8062803 - Führungsachse
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Arbeitshub | 200 mm |
| Baugröße | 45 |
| Hubreserve | 0 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Führung |
| Max. Beschleunigung | 250 m/s2 |
| Max. Geschwindigkeit | 1.5 m/s |
| Einschaltdauer | 100 % |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | 0, 50 |
| Flächenmomente 2. Grades Iy | 140000 mm4 |
| Flächenmomente 2. Grades Iz | 170000 mm4 |
| Max. Kraft Fy | 300 N |
| Max. Kraft Fz | 600 N |
| Max. Moment Mx | 5.5 Nm |
| Max. Moment My | 4.7 Nm |
| Max. Moment Mz | 4.7 Nm |
| Torsionsträgheitsmoment It | 8500 mm4 |
| Verschiebekraft | 4.5 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 1104 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 2208 N |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 20 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 17 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 17 Nm |
| Bewegte Masse | 144 g |
| Gewichtszuschlag pro 10 mm Hub | 23 g |
| Werkstoff Abschlussdeckel | Alu-Druckguss, lackiert |
| Werkstoff Profil | Alu-Knetlegierung, eloxiert |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Abdeckband | hochlegierter Stahl rostfrei |
| Werkstoff Deckel | Alu-Druckguss, lackiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Schlitten | Aluminium-Druckguss |
| Dokumente |
|
Führungsachse ELFC-KF-45-200 Arbeitshub=200 mm, Baugröße=45, Hubreserve=0 mm, Einbaulage=beliebig, Führung=Kugelumlaufführung
