Festo

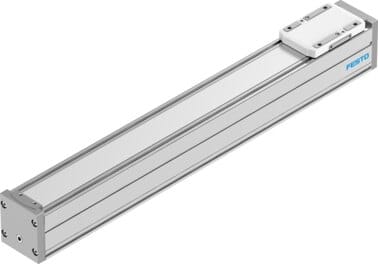

8062815 - Führungsachse
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Arbeitshub | 400 mm |
| Baugröße | 60 |
| Hubreserve | 0 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Führung |
| Max. Beschleunigung | 500 m/s2 |
| Max. Geschwindigkeit | 1.5 m/s |
| Einschaltdauer | 100 % |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | 0, 50 |
| Flächenmomente 2. Grades Iy | 441000 mm4 |
| Flächenmomente 2. Grades Iz | 542000 mm4 |
| Max. Kraft Fy | 600 N |
| Max. Kraft Fz | 1800 N |
| Max. Moment Mx | 29.1 Nm |
| Max. Moment My | 31.8 Nm |
| Max. Moment Mz | 31.8 Nm |
| Torsionsträgheitsmoment It | 29800 mm4 |
| Verschiebekraft | 6.75 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 2208 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 6624 N |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 107 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 117 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 117 Nm |
| Bewegte Masse | 407 g |
| Gewichtszuschlag pro 10 mm Hub | 43 g |
| Werkstoff Abschlussdeckel | Alu-Druckguss, lackiert |
| Werkstoff Profil | Alu-Knetlegierung, eloxiert |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Abdeckband | hochlegierter Stahl rostfrei |
| Werkstoff Deckel | Alu-Druckguss, lackiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Schlitten | Aluminium-Druckguss |
| Dokumente |
|
Führungsachse ELFC-KF-60-400 Arbeitshub=400 mm, Baugröße=60, Hubreserve=0 mm, Einbaulage=beliebig, Führung=Kugelumlaufführung
