Festo

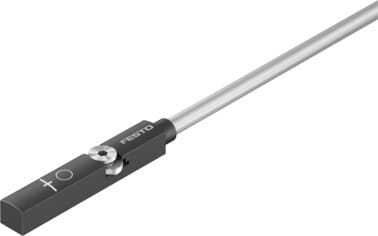

8063975 - Positions-Transmitter
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Bauform | für T-Nut |
| Zulassung | RCM Mark,c UL us - Listed (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie,nach EU-RoHS-RL |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV,nach UK RoHS Vorschriften |
| KC-Zeichen | KC-EMV |
| Zertifikat ausstellende Stelle | UL E232949 |
| Werkstoffhinweis | Halogenfrei,RoHS konform |
| Anwendungshinweis | Support / Antrieb-Sensor-Übersicht „Der passende Sensor zum Antrieb“ |
| Messgröße | Position |
| Messprinzip | magnetisch Hall |
| Erfassungsbereich | <= 52 mm µm |
| Umgebungstemperatur in °C (Spanne) | -40, 80 |
| Abtastintervall typ. | 2 ms |
| Max. Verfahrgeschwindigkeit | 3 m/s |
| Auflösung Weg | <= 0,02 mm mm |
| Wiederholgenauigkeit | 0.2 mm |
| Schaltausgang | 2x PNP oder 2x NPN einstellbar |
| Schaltelementfunktion | Öffner/Schließer umschaltbar |
| Einschaltzeit | < 4 ms ms |
| Ausschaltzeit | < 4 ms ms |
| Max. Schaltfrequenz | 125 Hz |
| Max. Schaltausgangsspannung DC | 30 V |
| Max. Ausgangsstrom | 50 mA |
| Max. Schaltleistung DC | 1.5 W |
| Spannungsfall | < 0,5 V V |
| Linearitätsfehler typisch in ± mm | ±1 mm |
| Kurzschlussfestigkeit | ja |
| Überlastfestigkeit | vorhanden |
| Protokoll | I-Port,IO-Link |
| IO-Link, Protokoll | Device V 1.1 |
| IO-Link, Profil | Smart sensor profile |
| IO-Link, Funktionsklassen | Teach channel,Diagnose,Identifikation,Prozess Daten Variable (PDV),Schalt-Signal Kanal (SSC) |
| IO-Link, Kommunikationsmodus | COM2 (38,4 kBaud) |
| IO-Link, SIO-Mode Unterstützung | ja |
| IO-Link, Porttyp | A |
| IO-Link, Prozessdatenbreite IN | 2 Byte |
| IO-Link, Prozessdateninhalt IN | 12 bit PDV (Positionsmesswert),4 bit SSC (Switching Signal) |
| IO-Link, minimale Zykluszeit | 2,5 ms |
| Betriebsspannungsbereich DC in V (Spanne) | 10, 30 |
| Restwelligkeit | 10 % |
| Leerlaufstrom | < 12 mA mA |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss 1, Anschlussart | Kabel |
| Elektrischer Anschluss 1, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Abgangsrichtung Anschluss | längs |
| Prüfbedingungen Leitung | Biegewechselfestigkeit nach Festo Norm,Schleppkette: 5 Millionen Zyklen, Biegeradius 28 mm,Torsionsfestigkeit: > 300 000 Zyklen, ±270°/0,1 m |
| Kabellänge | 2.5 m |
| Leitungseigenschaft | Schleppkette+Roboter |
| Farbe Kabelmantel | grau |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Befestigungsart | von oben in Nut einsetzbar,festgeschraubt |
| Einbaulage | beliebig |
| Produktgewicht | 27 g |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei,PA-verstärkt |
| Schaltzustandsanzeige | LED gelb |
| Statusanzeige | LED rot |
| Einstellmöglichkeiten | IO-Link,kapazitive Taste |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -20, 70 |
| Schutzart | IP65,IP68 |
| LABS-Konformität | VDMA24364-B2-L |
| Dokumente |
|
Positions-Transmitter SDAS-MHS-M40-1L-PNLK-PN-E-2.5-LE Bauform=für T-Nut, Zulassung=(* RCM Mark, * c UL us - Listed (OL)), CE-Zeichen (siehe Konformitätserklärung)=(* nach EU-EMV-Richtlinie, * nach EU-RoHS-RL), UKCA-Zeichen (siehe Konformitätserklärung)=(* nach UK Vorschriften für EMV, * nach UK RoHS Vorschriften), KC-Zeichen=KC-EMV
