Festo
8065029 - Näherungsschalter
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Bauform | für Rundnut |
| Basierend auf Norm | EN 60947-5-2 |
| Zulassung | RCM Mark,c UL us - Listed (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie,nach EU-RoHS-RL |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV,nach UK RoHS Vorschriften |
| KC-Zeichen | KC-EMV |
| Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
| Anwendungshinweis | Support / Antrieb-Sensor-Übersicht „Der passende Sensor zum Antrieb“ |
| Messgröße | Position |
| Messprinzip | magnetoresistiv |
| Umgebungstemperatur in °C (Spanne) | -20, 70 |
| Wiederholgenauigkeit | 0.2 mm |
| Schaltausgang | NPN |
| Schaltelementfunktion | Schließer |
| Einschaltzeit | <= 1 ms ms |
| Ausschaltzeit | <= 1 ms ms |
| Max. Schaltfrequenz | 150 Hz |
| Max. Ausgangsstrom | 100 mA |
| Max. Schaltleistung DC | 2.8 W |
| Spannungsfall | <= 2 V V |
| Induktive Schutzbeschaltung | angepasst auf MZ-, MY-, ME-Spulen |
| Reststrom | <= 0,15 mA mA |
| Kurzschlussfestigkeit | ja |
| Überlastfestigkeit | vorhanden |
| Bemessungsbetriebsspannung DC | 24 V |
| Betriebsspannungsbereich DC in V (Spanne) | 10, 30 |
| Restwelligkeit | 10 % |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss 1, Anschlussart | Kabel mit Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung |
| Abgangsrichtung Anschluss | quer |
| Werkstoff Steckkontakte | Messing, vergoldet |
| Prüfbedingungen Leitung | Biegewechselfestigkeit nach Festo Norm,Schleppkette: 5 Millionen Zyklen, Biegeradius 28 mm,Prüfbedingungen auf Anfrage,Torsionsfestigkeit: > 300 000 Zyklen, ±270°/0,1 m |
| Kabellänge | 0.3 m |
| Leitungseigenschaft | Schleppkette+Roboter |
| Farbe Kabelmantel | grau |
| Werkstoff Kabelmantel | TPE-U(PU) |
| Befestigungsart | geklemmt in Rundnut,längs in Nut einschiebbar |
| Max. Anziehdrehmoment | 0.6 Nm |
| Einbaulage | beliebig |
| Produktgewicht | 10 g |
| Farbe Gehäuse | schwarz |
| Werkstoff Gehäuse | Aluminium,hochlegierter Stahl rostfrei,PA-verstärkt |
| Werkstoff Überwurfmutter | Messing vernickelt |
| Schaltzustandsanzeige | LED gelb |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -5, 70 |
| Schutzart | IP65,IP68 |
| LABS-Konformität | VDMA24364-B2-L |
| Dokumente |
|

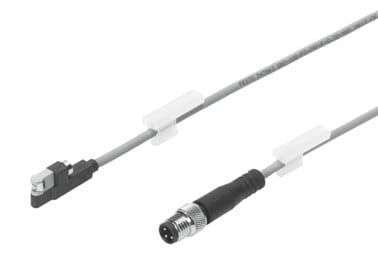

Näherungsschalter SMT-10G-NS-24V-E-0,3Q-M8D magnetisch, kontaktlos, für Rundnut. Bauform=für Rundnut, Basierend auf Norm=EN 60947-5-2, Zulassung=(* RCM Mark, * c UL us - Listed (OL)), CE-Zeichen (siehe Konformitätserklärung)=(* nach EU-EMV-Richtlinie, * nach EU-RoHS-RL), UKCA-Zeichen (siehe Konformitätserklärung)=(* nach UK Vorschriften für EMV, * nach UK RoHS Vorschriften)
