Festo

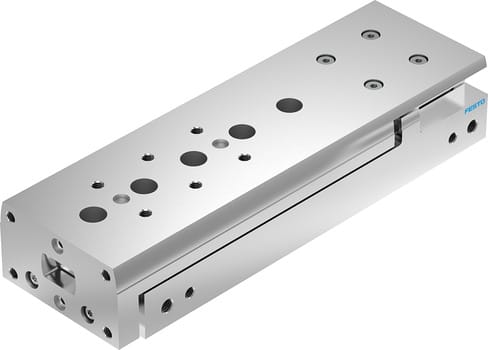

8073893 - Mini-Schlitten
Produkt Information
Hersteller-Artikelname:Mini-Schlitten
Hersteller-Artikelnummer:8073893
Hersteller-Typenschlüssel:DGST-10- -
Hersteller-Artikelbeschreibung:Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung. Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen.
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DGST-10- - von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Pneumatische Zylinder |
| Kategorielevel 4 | Führungszylinder |
| Kategorielevel 5 | Linearschlitten |
| Kategorielevel 6 | DGST |
| Kategorielevel 7 | DGST-10- - |
| Hub | 10 mm ... 100 mm |
| Kolben-Ø | 10 mm |
| Dämpfung | kurze elastische Dämpfungsringe/-platten beidseitig Elastomerdämpfung, beidseitig, Hub nicht einstellbar elastische Dämpfungsringe/-platten beidseitig elastische Dämpfungsringe/-platten beidseitig mit Festanschlag externe hydraulische Dämpfung |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Doppelkolben Joch Kolbenstange Schlitten |
| Positionserkennung | für Näherungsschalter |
| Varianten | Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung. Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen. |
| Betriebsdruck | 14.5 psi ... 116 psi |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Metalle mit mehr als 1% Massenanteil Kupfer, Zink oder Nickel sind ausgeschlossen von der Verwendung. Ausgenommen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen |
| Umgebungstemperatur | -10 °C ... 60 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 79 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 94 N |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Aufprallenergie in den Endlagen | 0.03 J ... 0.8 J |
| Symbol | 00991249 |
| Werkstoff Dichtungen | HNBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Produktgewicht | 247 g ... 584.4 g |
| Dämpfungslänge | 1.6 mm ... 4 mm |
| Betriebsart der Antriebseinheit | Joch |
| Führung | Kugelumlaufführung |
| Bewegte Masse | 124 g ... 280.7 g |
| Max. Geschwindigkeit | 0.5 m/s ... 0.8 m/s |
| Justierbarer Endlagenbereich / Länge vorne | 5.55 mm ... 16.7 mm |
| Justierbarer Endlagenbereich / Länge hinten | 6.3 mm ... 15.1 mm |
| Wiederholgenauigkeit | <= 0,3 mm <= 0,02 mm |
| Reinraumklasse | Klasse 7 nach ISO 14644-1 |
| Max. Kraft Fy | 470 N ... 530 N |
| Max. Kraft Fz | 470 N ... 530 N |
| Max. Moment Mx | 3 Nm ... 6 Nm |
| Max. Moment My | 3 Nm ... 6 Nm |
| Max. Moment Mz | 3 Nm ... 6 Nm |
| Werkstoff Führung | POM TPE-E hochlegierter Stahl |
| Dokumente |
|
Weitere Informationen zu: DGST-10- - von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
