Festo

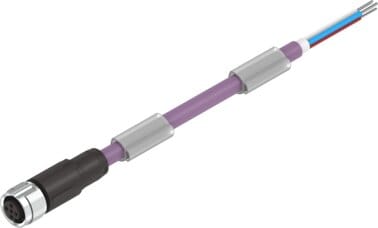

8074191 - Verbindungsleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Protokoll | CANopen,DeviceNet |
| Leitungsbezeichnung | mit 2x Schildträger |
| Anschlusshäufigkeit | 100 |
| Produktgewicht | 310.7 g |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | Gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 5 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Anschlussart | Kabel |
| Elektrischer Anschluss 2, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 5 |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 30 |
| Strombelastbarkeit bei 40°C | 4 A |
| Stoßspannungsfestigkeit | 2 kV |
| Kabellänge | 5 m |
| Leitungseigenschaft | schleppkettentauglich |
| Prüfbedingungen Leitung | Prüfbedingungen auf Anfrage |
| Biegeradius, feste Kabelverlegung | >= 35 mm mm |
| Biegeradius, bewegliche Kabelverlegung | >= 70 mm mm |
| Kabeldurchmesser | 6.7 mm |
| Toleranz Kabeldurchmesser | ± 0,3 mm |
| Kabelaufbau | (2x0,34)+(2x0,25)+0,34,geschirmt |
| Leiter-Nennquerschnitt | 0.25,0.34 mm2 |
| Aderenden | abgemantelt |
| Schutzart | IP67,IP65 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | -25, 80 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -20, 80 |
| Werkstoffhinweis | RoHS konform |
| Verschmutzungsgrad | 3 |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | rotlila |
| Werkstoff Gehäuse | TPE-U(PUR), verstärkt |
| Farbe Gehäuse | schwarz |
| Werkstoff Schraubverriegelung | Zink-Druckguss, vernickelt |
| Werkstoff Dichtungen | NBR |
| Werkstoff Steckkontakte | Messing, vernickelt und vergoldet |
| Werkstoff Isolierhülle | PE |
| Dokumente |
|
Verbindungsleitung NEBC-M12G5-ES-5-LE5-CO Protokoll=(* CANopen, * DeviceNet), Leitungsbezeichnung=mit 2x Schildträger, Anschlusshäufigkeit=100, Produktgewicht=310,7 g, Elektrischer Anschluss 1, Funktion=Feldgeräteseite
