Festo

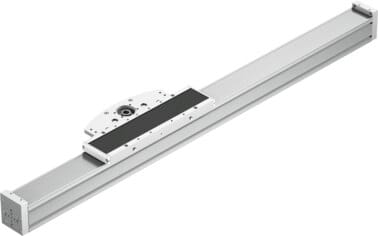

8082397 - Auslegerachse
Produkt Information
Hersteller-Artikelname:Auslegerachse
Hersteller-Artikelnummer:8082397
Hersteller-Typenschlüssel:ELCC-TB-KF-70-1000-0H-P0-CR
Hersteller-Artikelbeschreibung:Auslegerachse ELCC-TB-KF-70-1000-0H-P0-CR Antriebsritzel Wirkdurchmesser=30,558 mm, Arbeitshub=1000 mm, Baugröße=70, Hubreserve=0 mm, Zahnriemen-Teilung=3 mm
Bestelleinheit:1 Stück
2.772,96 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: ELCC-TB-KF-70-1000-0H-P0-CR von Festo
| Eigenschaft | Wert |
|---|---|
| Antriebsritzel Wirkdurchmesser | 30.558 mm |
| Arbeitshub | 1000 mm |
| Baugröße | 70 |
| Hubreserve | 0 mm |
| Zahnriemen-Teilung | 3 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Auslegerachse |
| Max. Beschleunigung | 50 m/s2 |
| Max. Geschwindigkeit | 5 m/s |
| Wiederholgenauigkeit | ±0,05 mm |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Schutzart | IP20 |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Flächenmomente 2. Grades Iy | 959740 mm4 |
| Flächenmomente 2. Grades Iz | 928739 mm4 |
| Max. Antriebsmoment | 10.4 Nm |
| Max. Kraft Fy | 9680 N |
| Max. Kraft Fz | 9406 N |
| Max. Moment Mx | 104 Nm |
| Max. Moment My | 826 Nm |
| Max. Moment Mz | 797 Nm |
| Max. Vorschubkraft Fx | 600 N |
| Massenträgheitsmoment JH pro Meter Hub | 14.7 kgcm2 |
| Massenträgheitsmoment JL pro kg Nutzlast | 2.3 kgcm2 |
| Massenträgheitsmoment JO | 10.6 kgcm2 |
| Vorschubkonstante | 96 mm/U |
| Richtwert Laufleistung | 5000 km |
| Schmierintervall laufstreckenabhängig | 1000 km |
| Bewegte Masse bei 0 mm Hub | 3210 g |
| Gewichtszuschlag pro 10 mm Hub | 63 g |
| Grundgewicht bei 0 mm Hub | 7960 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 63 g |
| Werkstoff Abschlussdeckel | Alu-Knetlegierung, eloxiert |
| Werkstoff Profil | Alu-Knetlegierung, eloxiert |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Antriebskopf | Alu-Knetlegierung, eloxiert |
| Werkstoff Führungsschiene | Wälzlagerstahl, Corrotect beschichtet |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Guss, eloxiert |
| Werkstoff Zahnriemenklemmkörper | Alu-Knetlegierung, eloxiert |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Dokumente |
|
Weitere Informationen zu: ELCC-TB-KF-70-1000-0H-P0-CR von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 14.3 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84799070 |
| RoHS konform | Ja |
| Hersteller | Festo |
