Festo

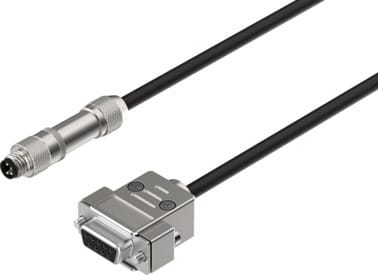

8086524 - Verbindungsleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Protokoll | RS232 |
| Leitungsbezeichnung | mit Zubehör |
| Einbaulage | beliebig |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Kabelabgang | Gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 3 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Bauform | eckig |
| Elektrischer Anschluss 2, Anschlussart | Dose |
| Elektrischer Anschluss 2, Kabelabgang | Gerade |
| Elektrischer Anschluss 2, Anschlusstechnik | Sub-D |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 9 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 8 |
| Elektrischer Anschluss 2, Befestigungsart | 2x Schraube 4-40 UNC |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 24 |
| Nennbetriebsspannung DC | 24 V |
| Strombelastbarkeit bei 40°C | 4 A |
| Stoßspannungsfestigkeit | 1.5 kV |
| Schirmung | ja |
| Kabellänge | 2.5 m |
| Leitungseigenschaft | schleppkettentauglich |
| Prüfbedingungen Leitung | Prüfbedingungen auf Anfrage |
| Biegeradius, feste Kabelverlegung | >= 24 mm mm |
| Biegeradius, bewegliche Kabelverlegung | >= 47 mm mm |
| Kabeldurchmesser | 4.6 mm |
| Toleranz Kabeldurchmesser | ± 0,1 mm |
| Kabelaufbau | 3x0,34 |
| Leiter-Nennquerschnitt | 0.34 mm2 |
| Schutzart | IP67 |
| Hinweis zur Schutzart | in montiertem Zustand,IP20 für Dose Sub-D |
| Umgebungstemperatur in °C (Spanne) | 0, 50 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | 0, 50 |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Verschmutzungsgrad | 2 |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | schwarz |
| Dokumente |
|
Verbindungsleitung NEBC-M8G4-ES-2.5-N-SB-S1G9-RS2-S7 Protokoll=RS232, Leitungsbezeichnung=mit Zubehör, Einbaulage=beliebig, Elektrischer Anschluss 1, Funktion=Feldgeräteseite, Elektrischer Anschluss 1, Bauform=rund
