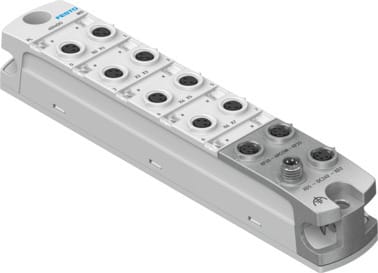

8086601 - Digitales Ein-/Ausgangsmodul
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 30 mm x 170 mm x 35 mm |
| Anzahl Ausgänge | 4 |
| Anzahl Eingänge | 4 |
| Diagnose per LED | Spannungsversorgung Last,Status pro Kanal,Diagnose pro Modul |
| Diagnose per interner Kommunikation | Kurzschluss/Überlast Sensorversorgung,Abschaltung Last,Kurzschluss/Überlast Ausgangssignal,Überspannung Elektronik/Sensoren,Überspannung Last,Unterspannung Elektronik/Sensoren,Unterspannung Last |
| Verpolungsschutz | ja |
| Absicherung Eingänge (Kurzschluss) | interne elektronische Sicherung pro Modul |
| Absicherung Ausgänge (Kurzschluss) | interne elektronische Sicherung pro Kanal |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | Typ. 35 mA |
| Eigenstromaufnahme bei Nennbetriebsspannung Last | typisch 10 mA |
| Eingangsentprellzeit | 3 ms,10 ms,20 ms,0,1 ms |
| Hinweis zur Betriebsspannung | SELV/PELV Netzteile erforderlich,Spannungsabfall beachten |
| Max. Stromversorgung | 2 x 4 A (externe Sicherung erforderlich) |
| Max. Stromversorgung pro Kanal | 0,5 A |
| Max. Summenstrom Ausgänge pro Modul | 2 A |
| Max. Summenstrom Eingänge pro Modul | 1.8 A |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Nennbetriebsspannung DC Ausgänge | 24 V |
| Netzausfallüberbrückung | 10 ms |
| Potenzialtrennung Eingänge Kanal - Kanal | nein |
| Potenzialtrennung Eingänge Kanal - interne Kommunikation | ja |
| Potenzialtrennung Ausgänge Kanal - Kanal | nein |
| Potenzialtrennung Ausgänge Kanal - interne Kommunikation | ja |
| Schaltpegel | Signal 0: <= 5 V,Signal 1: >= 11 V |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Zulässige Spannungsschwankungen Last | ± 25 % |
| Ausgangsverzögerung bei ohmscher Last | Signalwechsel 0->1: < 200 µs,Signalwechsel 1->0: < 200 µs |
| Spannungsversorgung, Funktion | Elektronik/Sensoren und Last kommend |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Spannungsweiterleitung, Funktion | Elektronik/Sensoren und Last gehend |
| Spannungsweiterleitung, Anschlussart | Dose |
| Spannungsweiterleitung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsweiterleitung, Anzahl Pole/Adern | 4 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -40, 70 |
| Relative Luftfeuchtigkeit | 5 - 95 %,nicht kondensierend |
| Schutzart | IP65,IP67 |
| Hinweis zur Schutzart | ungenutzte Anschlüsse verschlossen |
| Umgebungstemperatur in °C (Spanne) | -20, 50 |
| Produktgewicht | 129 g |
| Kennlinie Ausgänge | nach IEC 61131-2, Typ 0,5 |
| Kennlinie Eingänge | nach IEC 61131-2, Typ 3 |
| Max. Leitungslänge | 30 m Ausgänge,30 m Eingänge,50 m Systemkommunikation |
| Hinweis zur max. Leitungslänge | Spannungsversorgung gemäß Nennspannung |
| Schaltlogik Ausgänge | PNP (plusschaltend) |
| Schaltlogik Eingänge | PNP (plusschaltend),2-Drahtsensoren nach IEC 61131-2,3-Drahtsensoren nach IEC 61131-2 |
| Kommunikations-Schnittstelle, Funktion | Systemkommunikation XF10 IN / XF20 OUT |
| Kommunikations-Schnittstelle, Anschlussart | 2x Dose |
| Kommunikations-Schnittstelle, Anschlusstechnik | M8x1, D-codiert nach EN 61076-2-114 |
| Kommunikations-Schnittstelle, Anzahl Pole/Adern | 4 |
| Kommunikations-Schnittstelle, Protokoll | AP-COM |
| Kommunikations-Schnittstelle, Schirmung | ja |
| Elektrischer Anschluss Eingang, Funktion | Digitaleingang |
| Elektrischer Anschluss Eingang, Anschlussart | 4x Dose |
| Elektrischer Anschluss Eingang, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss Eingang, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss Ausgang, Funktion | Digitalausgang |
| Elektrischer Anschluss Ausgang, Anschlussart | 4x Dose |
| Elektrischer Anschluss Ausgang, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss Ausgang, Anzahl Pole/Adern | 3 |
| Befestigungsart | mit Durchgangsbohrung,auf Hutschiene mit Zubehör |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PA,PC,Zink-Druckguss, vernickelt |
| Werkstoff O-Ring | FPM |
| Dokumente |
|
Digitales Ein-/Ausgangsmodul CPX-AP-I-4DI4DO-M8-3P Abmessungen B x L x H=30 mm x 170 mm x 35 mm, Anzahl Ausgänge=4, Anzahl Eingänge=4, Diagnose per LED=(* Diagnose pro Modul, * Spannungsversorgung Last, * Status pro Kanal), Diagnose per interner Kommunikation=(* Abschaltung Last, * Kurzschluss/Überlast Ausgangssignal, * Kurzschluss/Überlast Sensorversorgung, * Überspannung Elektronik/Sensoren, * Überspannung Last, * Unterspannung Elektronik/Sensoren, * Unterspannung Last)
