Festo

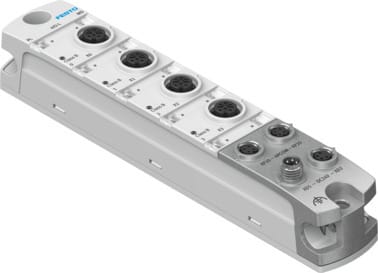

8086604 - IO-Link Master
Produkt Information
Hersteller-Artikelname:IO-Link Master
Hersteller-Artikelnummer:8086604
Hersteller-Typenschlüssel:CPX-AP-I-4IOL-M12
Hersteller-Artikelbeschreibung:IO-Link Master CPX-AP-I-4IOL-M12 Abmessungen B x L x H=30 mm x 170 mm x 35 mm, Diagnose per LED=(* Diagnose pro Kanal, * Diagnose pro Modul, * Spannungsversorgung Last, * Status pro Kanal, * Status pro Modul), Diagnose per interner Kommunikation=(* IO-Link Ereignis, * Kurzschluss/Überlast Sensorversorgung, * Überspannung Elektronik/Sensoren, * Überspannung Last, * Unterspannung Elektronik/Sensoren, * Unterspannung Last), Verpolungsschutz=ja, Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren=typ. 55 mA
Bestelleinheit:1 Stück
277,30 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: CPX-AP-I-4IOL-M12 von Festo
| Eigenschaft | Wert |
|---|---|
| Abmessungen B x L x H | 30 mm x 170 mm x 35 mm |
| Diagnose per LED | Spannungsversorgung Last,Status pro Kanal,Diagnose pro Modul,Diagnose pro Kanal,Status pro Modul |
| Diagnose per interner Kommunikation | Kurzschluss/Überlast Sensorversorgung,Überspannung Elektronik/Sensoren,Überspannung Last,Unterspannung Elektronik/Sensoren,Unterspannung Last,IO-Link Ereignis |
| Verpolungsschutz | ja |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | typ. 55 mA |
| Eigenstromaufnahme bei Nennbetriebsspannung Last | typisch 5 mA |
| Hinweis zur Betriebsspannung | SELV/PELV Netzteile erforderlich,Spannungsabfall beachten |
| Max. Stromversorgung | 2 x 4 A (externe Sicherung erforderlich) |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Nennbetriebsspannung DC Ausgänge | 24 V |
| Netzausfallüberbrückung | 10 ms |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Zulässige Spannungsschwankungen Last | ± 25 % |
| Spannungsversorgung, Funktion | Elektronik/Sensoren und Last kommend |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Spannungsweiterleitung, Funktion | Elektronik/Sensoren und Last gehend |
| Spannungsweiterleitung, Anschlussart | Dose |
| Spannungsweiterleitung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsweiterleitung, Anzahl Pole/Adern | 4 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -40, 70 |
| Relative Luftfeuchtigkeit | 5 - 95 %,nicht kondensierend |
| Schutzart | IP65,IP67 |
| Hinweis zur Schutzart | ungenutzte Anschlüsse verschlossen |
| Umgebungstemperatur in °C (Spanne) | -20, 50 |
| Produktgewicht | 126 g |
| Protokoll | IO-Link |
| IO-Link, Protokoll | Master V 1.1 |
| IO-Link, Kommunikationsmodus | über Software konfigurierbar,SIO, COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud) |
| IO-Link, Porttyp | B |
| IO-Link, Anzahl Ports | 4 |
| IO-Link, Prozessdatenbreite OUT | parametrierbar 8 - 128 Byte |
| IO-Link, Prozessdatenbreite IN | parametrierbar 12 - 132 Byte |
| IO-Link, minimale Zykluszeit | abhängig von minimal unterstützter Zykluszeit des angeschlossenen IO-Link-Devices |
| Max. Leitungslänge | 20 m bei IO-Link Betrieb,50 m Systemkommunikation |
| IO-Link, Kommunikation | C/Q LED grün |
| Kommunikations-Schnittstelle, Funktion | Systemkommunikation XF10 IN / XF20 OUT |
| Kommunikations-Schnittstelle, Anschlussart | 2x Dose |
| Kommunikations-Schnittstelle, Anschlusstechnik | M8x1, D-codiert nach EN 61076-2-114 |
| Kommunikations-Schnittstelle, Anzahl Pole/Adern | 4 |
| Kommunikations-Schnittstelle, Protokoll | AP-COM |
| Kommunikations-Schnittstelle, Schirmung | ja |
| Elektrischer Anschluss IO-Link, Anschlussart | 4x Dose |
| Elektrischer Anschluss IO-Link, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss IO-Link, Anzahl Pole/Adern | 5 |
| Befestigungsart | mit Durchgangsbohrung,auf Hutschiene mit Zubehör |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PA,PC,Zink-Druckguss, vernickelt |
| Werkstoff O-Ring | FPM |
| Dokumente |
|
Weitere Informationen zu: CPX-AP-I-4IOL-M12 von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 0.126 kg |
| Ursprungsland** | BG |
| Zolltarifnummer | 85389099 |
| RoHS konform | Ja |
| Hersteller | Festo |
