8086606 - Analoges Eingangsmodul
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 30 mm x 170 mm x 35 mm |
| Anzahl Eingänge | 4 |
| Diagnose per LED | Status pro Kanal,Diagnose pro Modul |
| Diagnose per interner Kommunikation | Drahtbruch,Fehler Modul,Kurzschluss/Überlast Sensorversorgung,Parameterfehler,Parametrierfehler,Überlast Analogeingänge,oberer Grenzwert nicht eingehalten,Unterlauf/Überlauf,unterer Grenzwert nicht eingehalten |
| Verpolungsschutz | ja |
| Messgröße | Temperatur,Spannung,Strom,Widerstand |
| Wiederholgenauigkeit | ±0,025 % bei 25 °C |
| Absicherung Eingänge (Kurzschluss) | interne elektronische Sicherung pro Modul |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | typ. 38 mA |
| Gebrauchsfehlergrenze bezogen auf Umgebungstemperaturbereich | ±0,15 % für Spannung,±0,15 % für Strom,±0,35 % für Widerstand,±0,9 % für Temperatur |
| Grundfehlergrenze bei 25 °C | ±0,1 % für Spannung,±0,1 % für Strom,±0,2 % für Widerstand,±0,4 % für Temperatur |
| Hinweis zur Betriebsspannung | SELV/PELV Netzteile erforderlich,Spannungsabfall beachten |
| Max. Stromversorgung | 2 x 4 A (externe Sicherung erforderlich) |
| Max. Summenstrom Eingänge pro Modul | 1 A |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Netzausfallüberbrückung | 10 ms |
| Potenzialtrennung Eingänge Kanal - Kanal | nein |
| Potenzialtrennung Eingänge Kanal - interne Kommunikation | ja |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Spannungsversorgung, Funktion | Elektronik/Sensoren und Last kommend |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Spannungsweiterleitung, Funktion | Elektronik/Sensoren und Last gehend |
| Spannungsweiterleitung, Anschlussart | Dose |
| Spannungsweiterleitung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsweiterleitung, Anzahl Pole/Adern | 4 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -40, 70 |
| Relative Luftfeuchtigkeit | 5 - 95 %,nicht kondensierend |
| Schutzart | IP65,IP67 |
| Hinweis zur Schutzart | ungenutzte Anschlüsse verschlossen |
| Umgebungstemperatur in °C (Spanne) | -20, 50 |
| Produktgewicht | 166 g |
| Signalbereich | -10 - 10 V,-5 - 5 V,0 - 10 V,0 - 20 mA,1 - 5 V,4 - 20 mA,0 - 500 Ohm |
| Datenformat | 15 bit + Vorzeichen,lineare Skalierung |
| Max. Leitungslänge | 30 m Eingänge,50 m Systemkommunikation |
| Kommunikations-Schnittstelle, Funktion | Systemkommunikation XF10 IN / XF20 OUT |
| Kommunikations-Schnittstelle, Anschlussart | 2x Dose |
| Kommunikations-Schnittstelle, Anschlusstechnik | M8x1, D-codiert nach EN 61076-2-114 |
| Kommunikations-Schnittstelle, Anzahl Pole/Adern | 4 |
| Kommunikations-Schnittstelle, Protokoll | AP-COM |
| Kommunikations-Schnittstelle, Schirmung | ja |
| Elektrischer Anschluss Eingang, Funktion | Analogeingang |
| Elektrischer Anschluss Eingang, Anschlussart | 4x Dose |
| Elektrischer Anschluss Eingang, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss Eingang, Hinweis zur Anschlusstechnik | Für das Erreichen der technischen Spezifikationen ist die Gegenseite geschirmt und mit Kontaktoberflächen aus Gold auszuführen. |
| Elektrischer Anschluss Eingang, Anzahl Pole/Adern | 5 |
| Befestigungsart | mit Durchgangsbohrung,auf Hutschiene mit Zubehör |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | PA,PC,Zink-Druckguss, vernickelt |
| Werkstoff O-Ring | FPM |
| Dokumente |
|

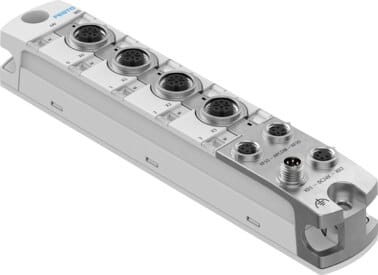

Analoges Eingangsmodul CPX-AP-I-4AI-U-I-RTD-M12 Abmessungen B x L x H=30 mm x 170 mm x 35 mm, Anzahl Eingänge=4, Diagnose per LED=(* Diagnose pro Modul, * Status pro Kanal), Diagnose per interner Kommunikation=(* Drahtbruch, * Fehler Modul, * Kurzschluss/Überlast Sensorversorgung, * Parameterfehler, * Parametrierfehler, * Überlast Analogeingänge, * oberer Grenzwert nicht eingehalten, * Unterlauf/Überlauf, * unterer Grenzwert nicht eingehalten), Verpolungsschutz=ja
