Festo

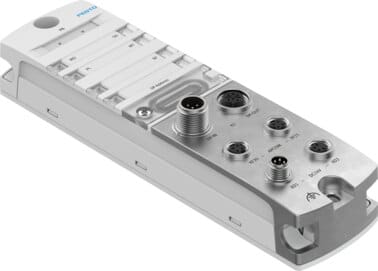

8086608 - PROFIBUS Interface
Produkt Information
Hersteller-Artikelname:PROFIBUS Interface
Hersteller-Artikelnummer:8086608
Hersteller-Typenschlüssel:CPX-AP-I-PB-M12
Hersteller-Artikelbeschreibung:PROFIBUS Interface CPX-AP-I-PB-M12 Abmessungen B x L x H=45 mm x 170 mm x 35 mm, Diagnose per LED=(* Bufferfehler LED (BF), * Diagnose pro Modul, * Spannungsversorgung Elektronik/Sensoren, * Spannungsversorgung Last, * Systemdiagnose, * Wartung erforderlich), Diagnose per Bus=(* Abschaltung Last, * Überspannung Last, * Unterspannung Last, * Überspannung Elektronik/Sensoren, * Unterspannung Elektronik/Sensoren, * APDD ungültig, * Kommunikation zu AP-Modul unterbrochen), Konfigurations-Unterstützung=GSD-Datei, Verpolungsschutz=ja
Bestelleinheit:1 Stück
277,30 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: CPX-AP-I-PB-M12 von Festo
| Eigenschaft | Wert |
|---|---|
| Abmessungen B x L x H | 45 mm x 170 mm x 35 mm |
| Diagnose per LED | Spannungsversorgung Elektronik/Sensoren,Spannungsversorgung Last,Wartung erforderlich,Systemdiagnose,Diagnose pro Modul,Bufferfehler LED (BF) |
| Diagnose per Bus | Abschaltung Last,APDD ungültig,Kommunikation zu AP-Modul unterbrochen,Überspannung Elektronik/Sensoren,Überspannung Last,Unterspannung Elektronik/Sensoren,Unterspannung Last |
| Konfigurations-Unterstützung | GSD-Datei |
| Verpolungsschutz | ja |
| Max. Anzahl Module | 56 |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | typisch 80 mA |
| Eigenstromaufnahme bei Nennbetriebsspannung Last | typisch 5 mA |
| Hinweis zur Betriebsspannung | SELV/PELV Netzteile erforderlich,Spannungsabfall beachten |
| Max. Stromversorgung | 2 x 4 A (externe Sicherung erforderlich) |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Nennbetriebsspannung DC Ausgänge | 24 V |
| Netzausfallüberbrückung | 10 ms |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Zulässige Spannungsschwankungen Last | ± 25 % |
| Spannungsversorgung, Funktion | Elektronik/Sensoren und Last kommend |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Spannungsweiterleitung, Funktion | Elektronik/Sensoren und Last gehend |
| Spannungsweiterleitung, Anschlussart | Dose |
| Spannungsweiterleitung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsweiterleitung, Anzahl Pole/Adern | 4 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -40, 70 |
| Relative Luftfeuchtigkeit | 5 - 95 %,nicht kondensierend |
| Schutzart | IP65,IP67 |
| Hinweis zur Schutzart | ungenutzte Anschlüsse verschlossen |
| Umgebungstemperatur in °C (Spanne) | -20, 50 |
| Produktgewicht | 186 g |
| Max. Adressvolumen Ausgänge | 244 Byte |
| Max. Adressvolumen Eingänge | 244 Byte |
| Feldbus-Schnittstelle, galvanische Trennung | ja |
| Feldbus-Schnittstelle, Übertragungsrate | 9,6 kbit/s,19,2 kbit/s,93,75 kbit/s,187,5 kbit/s,500 kbit/s,1,5 Mbit/s,3 Mbit/s,6 Mbit/s,12 Mbit/s |
| Feldbus Schnittstelle | PROFIBUS |
| Max. Leitungslänge | 50 m Systemkommunikation |
| Feldbus-Schnittstelle, Anschlussart | Stecker |
| Feldbus-Schnittstelle, Anschlusstechnik | M12x1, B-codiert nach EN 61076-2-101 |
| Feldbus-Schnittstelle, Anzahl Pole/Adern | 5 |
| Feldbus-Schnittstelle, Protokoll | PROFIBUS DP-V1 |
| Feldbus-Schnittstelle 2, Anschlussart | Dose |
| Feldbus-Schnittstelle 2, Anschlusstechnik | M12x1, B-codiert nach EN 61076-2-101 |
| Feldbus-Schnittstelle 2, Anzahl Pole/Adern | 5 |
| Feldbus-Schnittstelle 2, Funktion | Busanschluss weiterführend |
| Feldbus-Schnittstelle 2, Art | PROFIBUS |
| Feldbus-Schnittstelle 2, Protokoll | PROFIBUS DP-V1 |
| Feldbus-Schnittstelle 2, Galvanische Trennung | ja |
| Feldbus-Schnittstelle 2, Übertragungsrate | 1,5 Mbit/s,12 Mbit/s,187,5 kbit/s,19,2 kbit/s,3 Mbit/s,500 kbit/s,6 Mbit/s,9,6 kbit/s,93,75 kbit/s |
| Kommunikations-Schnittstelle, Funktion | Systemkommunikation XF20 OUT / XF21 OUT |
| Kommunikations-Schnittstelle, Anschlussart | 2x Dose |
| Kommunikations-Schnittstelle, Anschlusstechnik | M8x1, D-codiert nach EN 61076-2-114 |
| Kommunikations-Schnittstelle, Anzahl Pole/Adern | 4 |
| Kommunikations-Schnittstelle, Protokoll | AP-COM |
| Kommunikations-Schnittstelle, Schirmung | ja |
| Hinweis Feldbus-Schnittstelle | Abschlusswiderstand an Dose möglich |
| Befestigungsart | mit Durchgangsbohrung,auf Hutschiene mit Zubehör |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PA,PC,Zink-Druckguss, vernickelt |
| Werkstoff O-Ring | FPM |
| Dokumente |
|
Weitere Informationen zu: CPX-AP-I-PB-M12 von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 0.186 kg |
| Ursprungsland** | BG |
| Zolltarifnummer | 85176200 |
| RoHS konform | Ja |
| Hersteller | Festo |
