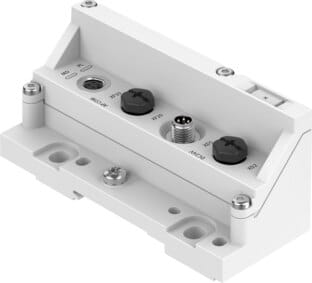

8087171 - Endplatte
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Anschlusslage | oben |
| Verpolungsschutz | ja |
| Diagnose per LED | Spannungsversorgung Last,Diagnose pro Modul |
| Diagnose per interner Kommunikation | Überspannung Elektronik/Sensoren,Unterspannung Elektronik/Sensoren |
| Max. Anzahl der Ventilplätze | 32 |
| Ventilinselaufbau | Ventilgrößen mischbar |
| Max. Anzahl Ventilspulen | 32 |
| Abmessungen B x L x H | 43,1 mm x 107,5 mm x 50,2 mm |
| Absicherung (Kurzschluss) | interne elektronische Sicherung pro Kanal |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | typ. 30 mA |
| Eigenstromaufnahme bei Nennbetriebsspannung Last | Typ. 15 mA |
| Max. Stromversorgung | 2 x 4 A (externe Sicherung erforderlich) |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Nennbetriebsspannung DC Ausgänge | 24 V |
| Netzausfallüberbrückung | 10 ms |
| Potenzialtrennung Ausgänge Kanal - interne Kommunikation | ja |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Zulässige Spannungsschwankungen Last | ± 10 % |
| Spannungsversorgung, Funktion | Elektronik/Sensoren und Last kommend |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Spannungsweiterleitung, Funktion | Elektronik/Sensoren und Last gehend |
| Spannungsweiterleitung, Anschlussart | Dose |
| Spannungsweiterleitung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsweiterleitung, Anzahl Pole/Adern | 4 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Lagertemperatur in °C (Spanne) | -40, 70 |
| Relative Luftfeuchtigkeit | 5 - 95 %,nicht kondensierend |
| Schutz gegen direktes und indirektes Berühren | Funktionskleinspannung mit sicherer Trennung (PELV),Schutz durch Kleinspannung (SELV) |
| Schutzart | IP65,IP67 |
| Hinweis zur Schutzart | in montiertem Zustand,ungenutzte Anschlüsse verschlossen |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Nenneinsatzhöhe | <= 2000 m NHN |
| Max. Anziehdrehmoment | 1.7 Nm |
| Produktgewicht | 194 g |
| Max. Leitungslänge | 50 m Systemkommunikation |
| Kommunikations-Schnittstelle, Funktion | Systemkommunikation XF10 IN / XF20 OUT |
| Kommunikations-Schnittstelle, Anschlussart | 2x Dose |
| Kommunikations-Schnittstelle, Anschlusstechnik | M8x1, D-codiert nach EN 61076-2-114 |
| Kommunikations-Schnittstelle, Anzahl Pole/Adern | 4 |
| Kommunikations-Schnittstelle, Protokoll | AP-COM |
| Kommunikations-Schnittstelle, Schirmung | ja |
| Befestigungsart | Zuganker |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PA-verstärkt,Alu-Druckguss, lackiert |
| Werkstoff Gewindehülse | Messing vernickelt |
| Dokumente |
|
Endplatte VMPAL-EPL-AP Anschlusslage=oben, Verpolungsschutz=ja, Diagnose per LED=(* Diagnose pro Modul, * Spannungsversorgung Last), Diagnose per interner Kommunikation=(* Überspannung Elektronik/Sensoren, * Unterspannung Elektronik/Sensoren), Max. Anzahl der Ventilplätze=32
