Festo

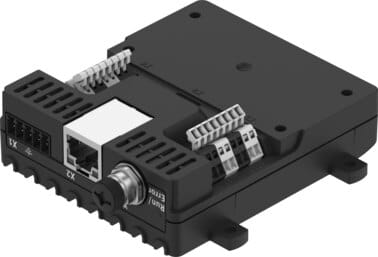

8088772 - Ventil-Ansteuermodul
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 92 mm x 100 mm x 28 mm |
| Diagnose per LED | Error,Run |
| Diagnose per Bus | Kurzschluss/Überlast Ausgang,Parametrierfehler,Unterspannung Lastversorgung,Drahtbruch am Ausgang |
| Einbaulage | beliebig |
| Parametrierung | Einstellung der Parameter pro Ausgang |
| Verpolungsschutz | für Betriebsspannung |
| Bedienelemente | DIP-Schalter für Baudrate |
| Eigenstromaufnahme bei Betriebsspannung | 36 mA |
| Triggerpegel | Pegel 14 V ... 24 V |
| Lastspannungsbereich DC in V (Spanne) | 8, 24 |
| Max. Anzahl Ausgänge | 8 |
| Anzugsstrom, pro Ausgang in mA (Spanne) | 20, 1000 |
| Haltestrom, pro Ausgang in mA (Spanne) | 20, 400 |
| Anzugsstrom, gesamt | <= 4 A A |
| Haltestrom, gesamt | <= 1,8 A A |
| Anzugszeit | <= 100 ms ms |
| Zeitauflösung | 0.2 ms |
| Nennbetriebsspannung DC | 24 V |
| Verschmutzungsgrad | 2 |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Spannungsversorgung, Funktion | Spannungsversorgung,Digitaler Triggereingang |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | Leiterplattensteckverbinder RM 3,5 mm |
| Spannungsversorgung, Anzahl Pole/Adern | 5 |
| Kommunikations-Schnittstelle, Anschlussart | Dose |
| Kommunikations-Schnittstelle, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Kommunikations-Schnittstelle, Anzahl Pole/Adern | 4 |
| Kommunikations-Schnittstelle, Anschlussbild | 00991872 |
| Kommunikations-Schnittstelle, Funktion | Parametrierung und Inbetriebnahme |
| Kommunikations-Schnittstelle, Protokoll | ASCII über RS232 |
| Kommunikations-Schnittstelle, Übertragungsrate | 9,6 - 115,2 kBd |
| Kommunikations-Schnittstelle, Galvanische Trennung | nein |
| Ethernet-Schnittstelle, Anschlussart | Dose |
| Ethernet-Schnittstelle, Anschlusstechnik | RJ45 |
| Ethernet-Schnittstelle, Übertragungsgeschwindigkeit | 10/100 Mbit/s |
| Ethernet-Schnittstelle, Funktion | Parametrierung und Inbetriebnahme |
| Ethernet-Schnittstelle, Protokoll | Modbus TCP |
| Elektrischer Anschluss Ausgang, Anschlussart | 2x Klemmleiste |
| Elektrischer Anschluss Ausgang, Anschlusstechnik | Federzugklemme |
| Elektrischer Anschluss Ausgang, Anzahl Pole/Adern | 8 |
| Elektrischer Anschluss Ausgang, Leiterquerschnitt in mm2 (Spanne) | 0.08, 0.5 |
| Elektrischer Anschluss Ausgang, Funktion | Schaltausgang |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie,nach EU-Niederspannungs-Richtlinie |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| Relative Luftfeuchtigkeit | 0 - 95 %,nicht kondensierend |
| Schutzart | IP20 |
| Umgebungstemperatur in °C (Spanne) | 0, 50 |
| Zulassung | RCM Mark |
| Nenneinsatzhöhe | <= 2000 m NHN |
| Produktgewicht | 98 g |
| Befestigungsart | mit Durchgangsbohrung |
| Farbe Gehäuse | schwarz |
| Werkstoff Gehäuse | PA |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Dokumente |
|
Ventil-Ansteuermodul VAEM-V-S8EPRS2 Abmessungen B x L x H=92 mm x 100 mm x 28 mm, Diagnose per LED=(* Error, * Run), Diagnose per Bus=(* Kurzschluss/Überlast Ausgang, * Parametrierfehler, * Unterspannung Lastversorgung, * Drahtbruch am Ausgang), Einbaulage=beliebig, Parametrierung=Einstellung der Parameter pro Ausgang
