Festo

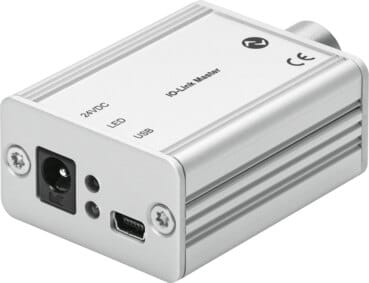

8091509 - IO-Link Master USB
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Entspricht Norm | EN 61131-9 |
| Anwendungshinweis | Zur Verwendung mit der Software USB IO-Link Master Tool (verfügbar über Support Portal) für Windows ab Version 7 (32/64 Bit). |
| Eingangsspannung | 24 V DC ± 6 V über externe Versorgung,5 V DC am USB-Anschluss |
| Eingangsstrom | Max. 2,5 A über externe Versorgung,Max. 600 mA am USB-Anschluss |
| Ausgangsspannung | 24 V DC ± 10 % bei USB-Betrieb,24 V DC ± 6 V bei externer Versorgung (max. Eingangsspannung) |
| Verpolungsschutz | für Betriebsspannungsanschlüsse |
| Kurzschlussfestigkeit | ja |
| Überlastfestigkeit | nicht vorhanden |
| Zulassung | RCM Mark |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie,nach EU-RoHS-RL |
| Lagertemperatur in °C (Spanne) | -10, 75 |
| Schutzart | IP20 |
| Umgebungstemperatur in °C (Spanne) | 0, 55 |
| Produktgewicht | 106 g |
| Protokoll | IO-Link |
| IO-Link, Protokoll | Master V 1.0,Master V 1.1 |
| IO-Link, Kommunikationsmodus | COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud) |
| IO-Link, Porttyp | A,B, mit Zubehör |
| IO-Link, Anzahl Ports | 1 |
| IO-Link, Prozessdatenbreite OUT | parametrierbar 0 - 32 Byte |
| IO-Link, Prozessdatenbreite IN | parametrierbar 0 - 32 Byte |
| IO-Link, minimale Zykluszeit | 1,5 ms |
| IO-Link, Speicher | 2 kByte / Port |
| IO-Link Master, Ausgangsstrom | 80 mA bei USB-Betrieb,Max. Eingangsstrom bei externer Versorgung |
| Spannungsversorgung, Funktion | Zusatz-Spannungsversorgung |
| Spannungsversorgung, Anschlussart | Dose |
| Spannungsversorgung, Anschlusstechnik | Koaxial |
| Spannungsversorgung, Hinweis zur Anschlusstechnik | für Stecker mit Außendurchmesser 5,5 mm / Innendurchmesser 2,1 mm |
| Spannungsversorgung, Anzahl Pole/Adern | 2 |
| USB-Schnittstelle, Anschlusstechnik | USB 2.0 Typ B mini |
| USB-Schnittstelle, Anschlussbild | 00995868 |
| USB-Schnittstelle, Galvanische Trennung | ja |
| Elektrischer Anschluss IO-Link, Anschlussart | Dose |
| Elektrischer Anschluss IO-Link, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss IO-Link, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss IO-Link, belegte Pole/Adern | 3 |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Gehäuse | Alu-Knetlegierung, eloxiert |
| Dokumente |
|
IO-Link Master USB CDSU-1 Entspricht Norm=EN 61131-9, Anwendungshinweis=Zur Verwendung mit der Software USB IO-Link Master Tool (verfügbar über Support Portal) für Windows ab Version 7 (32/64 Bit)., Eingangsspannung=(* 5 V DC am USB-Anschluss, * 24 V DC ± 6 V über externe Versorgung), Eingangsstrom=(* Max. 2,5 A über externe Versorgung, * Max. 600 mA am USB-Anschluss), Ausgangsspannung=(* 24 V DC ± 10 % bei USB-Betrieb, * 24 V DC ± 6 V bei externer Versorgung (max. Eingangsspannung))
