Festo

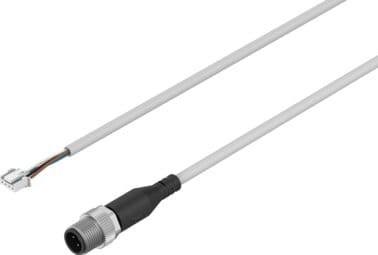

8091514 - Verbindungsleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Leitungsbezeichnung | ohne Schildträger |
| Anschlusshäufigkeit | 100 |
| Produktgewicht | 40 g |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | eckig |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | Gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | Anschlussbild L1J |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 1, Befestigungsart | Rastverriegelung |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Bauform | rund |
| Elektrischer Anschluss 2, Anschlussart | Stecker |
| Elektrischer Anschluss 2, Kabelabgang | Gerade |
| Elektrischer Anschluss 2, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 2, Befestigungsart | Schraubverriegelung mit Sechskant SW13 und Längsrändel |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 30 |
| Strombelastbarkeit bei 40°C | 1 A |
| Stoßspannungsfestigkeit | 0.8 kV |
| Kabellänge | 1 m |
| Leitungseigenschaft | Standard |
| Prüfbedingungen Leitung | Prüfbedingungen auf Anfrage |
| Biegeradius, feste Kabelverlegung | >= 14 mm mm |
| Biegeradius, bewegliche Kabelverlegung | >= 46 mm mm |
| Kabeldurchmesser | 4.5 mm |
| Toleranz Kabeldurchmesser | ± 0,1 mm |
| Kabelaufbau | 4x0,25 |
| Leiter-Nennquerschnitt | 0.25 mm2 |
| Schutzart | IP65,IP67,IP69K |
| Hinweis zur Schutzart | in montiertem Zustand,IP40 für Stecker Anschlussbild L1J |
| Umgebungstemperatur in °C (Spanne) | -20, 60 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -5, 60 |
| Lagertemperatur in °C (Spanne) | -20, 60 |
| Werkstoffhinweis | Halogenfrei,RoHS konform |
| Verschmutzungsgrad | 2 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | grau |
| Werkstoff Gehäuse | PA,TPE-U(PUR) |
| Farbe Gehäuse | schwarz,weiss |
| Werkstoff Schraubverriegelung | Messing, vernickelt |
| Werkstoff Steckkontakte | Messing, vergoldet,Bronze verzinnt |
| Werkstoff Isolierhülle | PP |
| Dokumente |
|
Verbindungsleitung NEBS-L1G4-K-1-N-M12G4 Leitungsbezeichnung=ohne Schildträger, Anschlusshäufigkeit=100, Produktgewicht=40 g, Elektrischer Anschluss 1, Funktion=Feldgeräteseite, Elektrischer Anschluss 1, Bauform=eckig
