Festo

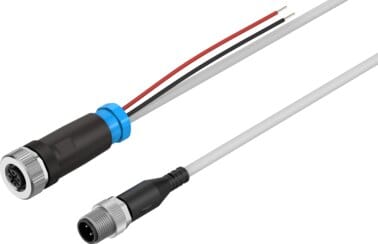

8091516 - Verteiler
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Basierend auf Norm | EN 61076-2-101 |
| Konstruktiver Aufbau | Y-Verteiler mit Kabel steuerungsseitig |
| Verteilerart | 1 auf 2 |
| Zusätzliche Funktionen | Zusatzeinspeisung für Port B |
| Leitungsbezeichnung | ohne Schildträger |
| Anschlusshäufigkeit | 100 |
| Produktgewicht | 72.5 g |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | Gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 5 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung mit Sechskant SW18 und Längsrändel |
| Elektrischer Anschluss 2, Funktion | IO-Link,Kommunikation |
| Elektrischer Anschluss 2, Bauform | rund |
| Elektrischer Anschluss 2, Anschlussart | Stecker |
| Elektrischer Anschluss 2, Kabelabgang | Gerade |
| Elektrischer Anschluss 2, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 3 |
| Elektrischer Anschluss 2, Befestigungsart | Schraubverriegelung mit Sechskant SW13 und Längsrändel |
| Elektrischer Anschluss 3, Funktion | Zusatzeinspeisung |
| Elektrischer Anschluss 3, Anschlussart | 2x Einzelader |
| Elektrischer Anschluss 3, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss 3, Anzahl Pole/Adern | 2 |
| Elektrischer Anschluss 3, belegte Pole/Adern | 2 |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 30 |
| Nennbetriebsspannung DC | 24 V |
| Strombelastbarkeit bei 40°C | 4 A |
| Stoßspannungsfestigkeit | 0.8 kV |
| Schutzleiteranschluss | nicht vorhanden |
| Schirmung | nein |
| Kabellänge 1 | 1 m |
| Kabellänge 2 | 1 m |
| Leitungseigenschaft | Für statische Anwendungen |
| Biegeradius 1, feste Kabelverlegung | >= 11,7 mm mm |
| Biegeradius 2, feste Kabelverlegung | >= 6 mm mm |
| Kabeldurchmesser 1 | 3.8 mm |
| Toleranz, Kabeldurchmesser 1 | ± 0,1 mm |
| Kabeldurchmesser 2 | 1.75 mm |
| Toleranz, Kabeldurchmesser 2 | ± 0,05 mm |
| Kabelaufbau 1 | 3x0,25 |
| Kabelaufbau 2 | 2x0,5 |
| Leiter-Nennquerschnitt | 0.25,0.5 mm2 |
| Schutzart | IP65,IP68,IP69K |
| Hinweis zur Schutzart | in montiertem Zustand,IP40 für Dose M12 |
| Umgebungstemperatur in °C (Spanne) | -30, 80 |
| Lagertemperatur in °C (Spanne) | -30, 80 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-RoHS-RL |
| Werkstoffhinweis | RoHS konform |
| Verschmutzungsgrad | 3 |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | grau |
| Werkstoff Gehäuse | PA,TPE-U(PUR) |
| Farbe Gehäuse | schwarz |
| Werkstoff Schraubverriegelung | Messing, vernickelt,Zink-Druckguss, vernickelt |
| Werkstoff Dichtungen | NBR |
| Werkstoff Steckkontakte | Bronze vernickelt und vergoldet,Messing, vergoldet |
| Werkstoff Isolierhülle | PVC |
| Dokumente |
|
Verteiler NEDU-L1R2-M12G5-M12LE-1R Basierend auf Norm=EN 61076-2-101, Konstruktiver Aufbau=Y-Verteiler mit Kabel steuerungsseitig, Verteilerart=1 auf 2, Zusätzliche Funktionen=Zusatzeinspeisung für Port B, Leitungsbezeichnung=ohne Schildträger
