Festo

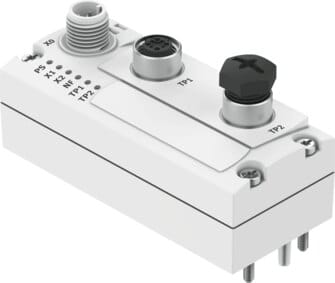

8107589 - Busknoten
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 40 mm x 91 mm x 50 mm |
| Rastermaß | 40 mm |
| Befestigungsart | auf Elektrik-Anschaltung,auf Elektrik-Anschlussplatte |
| Produktgewicht | 93 g |
| Protokoll | PROFINET |
| Feldbus Schnittstelle | Ethernet |
| Feldbus-Schnittstelle, Protokoll | PROFINET RT |
| Feldbus-Schnittstelle, Anschlussart | 2x Dose |
| Feldbus-Schnittstelle, Anschlusstechnik | M12x1, D-codiert nach EN 61076-2-101 |
| Feldbus-Schnittstelle, Anzahl Pole/Adern | 4 |
| Feldbus-Schnittstelle, galvanische Trennung | ja |
| Feldbus-Schnittstelle, Übertragungsrate | 100 Mbit/s |
| Interne Zykluszeit | 1 ms je 1 Byte Nutzdaten |
| Max. Adressvolumen Eingänge | 64 Byte |
| Max. Adressvolumen Ausgänge | 64 Byte |
| Spannungsversorgung, Funktion | Elektronik und Last |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Spannungsversorgung, Anzahl Pole/Adern | 5 |
| Diagnose | Unterspannung,Kommunikationsfehler,Systemdiagnose |
| Zusätzliche Funktionen | Fast Start Up (FSU),LLDP,MRP,PROFINET IRT,PROFIenergy,SNMP,Conformance Class C,Shared Device,Webserver |
| Konfigurations-Unterstützung | GSDML-Datei |
| LED-Anzeige produktspezifisch | PS: Betriebsspannung Elektronik- und Lastversorgung,X1: Systemstatus Modul I-Port 1,X2: Systemstatus Modul I-Port 2 |
| LED-Anzeige busspezifisch | NF: Netzwerkfehler,TP1: Netzwerk aktiv Port 1,TP2: Netzwerk aktiv Port 2 |
| Betriebsspannungsbereich DC in V (Spanne) | 18, 30 |
| Nennbetriebsspannung DC | 24 V |
| Eigenstromaufnahme bei Betriebsspannung | typisch 80 mA |
| Max. Stromversorgung | 4 A |
| Zulassung | RCM Mark |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| Schutzart | IP65,IP67 |
| Hinweis zur Schutzart | in montiertem Zustand,ungenutzte Anschlüsse verschlossen |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Werkstoff Gehäuse | PA |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Dokumente |
|
Busknoten CTEU-PN-EX1C Abmessungen B x L x H=40 mm x 91 mm x 50 mm, Rastermaß=40 mm, Befestigungsart=(* auf Elektrik-Anschaltung, * auf Elektrik-Anschlussplatte), Produktgewicht=93 g, Protokoll=PROFINET
