Festo

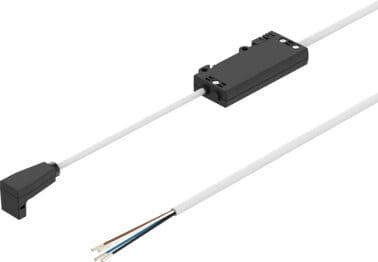

8109876 - Elektronikmodul
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Verpolungsschutz | für Betriebsspannung |
| Zusätzliche Funktionen | Schutzbeschaltung |
| Betriebsspannungsbereich DC in V (Spanne) | 12, 24 |
| Eingangswiderstand Sollwerteingang | 10 kOhm |
| einstellbare Ausgangsspannung in V (Spanne) | 0, 310 |
| Leistungsaufnahme bei 24 V DC | 1.2 W |
| Max. Ausgangsstrom | 5 mA |
| Nennbetriebsspannung DC in V (Spanne) | 12, 24 |
| Spannung externer Sollwerteingang in V (Spanne) | 0, 10 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Lagertemperatur in °C (Spanne) | -40, 80 |
| Einbaulage | beliebig |
| Max. Anziehdrehmoment | 0.525 Nm |
| Biegeradius, feste Kabelverlegung | 13.5 mm |
| Biegeradius, bewegliche Kabelverlegung | 45 mm |
| Produktgewicht | 35 g |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | eckig |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Anschlusstechnik | Festo spezifisch codiert |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 3 |
| Elektrischer Anschluss 1, Befestigungsart | gesteckt |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Anschlussart | Kabel |
| Elektrischer Anschluss 2, Kabelabgang | Gerade |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 4 |
| Kabelaufbau | 4x0,25 |
| Kabeldurchmesser | 4.5 mm |
| Kabellänge | 0.5 m |
| Aderenden | Aderendhülse |
| Schutzleiteranschluss | nicht vorhanden |
| Befestigungsart | mit Hutschiene,Direktbefestigung über Durchgangsbohrung |
| Farbe Gehäuse | schwarz |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | PA |
| Werkstoff Gehäuse | PA |
| Werkstoff Kabelmantel | PVC |
| Dokumente |
|
Elektronikmodul VAVE-P17-TP-5YL1-P Verpolungsschutz=für Betriebsspannung, Zusätzliche Funktionen=Schutzbeschaltung, Betriebsspannungsbereich DC=12 - 24 V, Eingangswiderstand Sollwerteingang=10 kOhm, einstellbare Ausgangsspannung=0 - 310 V
