Festo

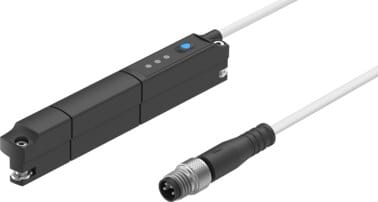

8115395 - Positions-Transmitter
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Bauform | für T-Nut |
| Zulassung | c UL us - Listed (OL),RCM Mark |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| KC-Zeichen | KC-EMV |
| Werkstoffhinweis | Halogenfrei,RoHS konform |
| Messgröße | Position |
| Messprinzip | magnetisch Hall |
| Erfassungsbereich in µm (Spanne) | 0, 80000 |
| Umgebungstemperatur in °C (Spanne) | -25, 70 |
| Abtastintervall typ. | 1 ms |
| Max. Verfahrgeschwindigkeit | 3 m/s |
| Auflösung Weg | 0.05 mm |
| Wiederholgenauigkeit | 0.1 mm |
| Schaltausgang | PNP |
| Schaltelementfunktion | Öffner/Schließer umschaltbar |
| Einschaltzeit | < 2 ms ms |
| Ausschaltzeit | < 2 ms ms |
| Max. Schaltfrequenz | 1000 Hz |
| Max. Ausgangsstrom | 100 mA |
| Max. Schaltleistung DC | 2.7 W |
| Spannungsfall | 2.5 V |
| Analogausgang | 0 - 10 V |
| Empfindlichkeit Spannungsausgang | 0.113 V/mm |
| Linearitätsfehler typisch in ± mm | ±0,25 mm |
| Min. Lastwiderstand Spannungsausgang | 20 kOhm |
| Kurzschlussfestigkeit | ja |
| Überlastfestigkeit | vorhanden |
| Protokoll | I-Port,IO-Link |
| IO-Link, Protokoll | Device V 1.1 |
| IO-Link, Profil | Smart sensor profile |
| IO-Link, Funktionsklassen | Teach channel,Diagnose,Identifikation,Binärer Daten Kanal (BDC),Prozess Daten Variable (PDV) |
| IO-Link, Kommunikationsmodus | COM3 (230,4 kBaud) |
| IO-Link, SIO-Mode Unterstützung | ja |
| IO-Link, Porttyp | A |
| IO-Link, Prozessdatenbreite IN | 2 Byte |
| IO-Link, Prozessdateninhalt IN | 12 bit PDV (Positionsmesswert),4 bit BDC (Positionsüberwachung) |
| IO-Link, minimale Zykluszeit | 1 ms |
| Betriebsspannungsbereich DC in V (Spanne) | 15, 30 |
| Restwelligkeit | 10 % |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss 1, Anschlussart | Kabel mit Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung |
| Abgangsrichtung Anschluss | längs |
| Werkstoff Steckkontakte | Kupfer-Legierung,vergoldet |
| Prüfbedingungen Leitung | Biegewechselfestigkeit nach Festo Norm,Schleppkette: 5 Millionen Zyklen, Biegeradius 28 mm,Torsionsfestigkeit: > 300 000 Zyklen, ±270°/0,1 m |
| Kabellänge | 0.3 m |
| Leitungseigenschaft | Schleppkette+Roboter |
| Farbe Kabelmantel | grau |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Befestigungsart | von oben in Nut einsetzbar,festgeschraubt |
| Einbaulage | beliebig |
| Produktgewicht | 23 g |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei,PA-verstärkt,Messing vernickelt,Polyester |
| Werkstoff Überwurfmutter | Messing vernickelt |
| Werkstoff Folie | Polyester |
| Betriebsbereitschaftsanzeige | LED grün |
| Schaltzustandsanzeige | LED gelb |
| Statusanzeige | LED rot |
| Einstellmöglichkeiten | IO-Link,Taste |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -20, 70 |
| Schutzart | IP65,IP68 |
| LABS-Konformität | VDMA24364-B2-L |
| Dokumente |
|
Positions-Transmitter SDAT-MHS-M80-1L-SV-E-0.3-M8 Bauform=für T-Nut, Zulassung=(* RCM Mark, * c UL us - Listed (OL)), CE-Zeichen (siehe Konformitätserklärung)=nach EU-EMV-Richtlinie, UKCA-Zeichen (siehe Konformitätserklärung)=nach UK Vorschriften für EMV, KC-Zeichen=KC-EMV
