Festo

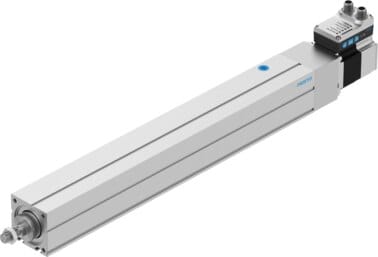

8118293 - Elektrozylindereinheit
Produkt Information
Hersteller-Artikelname:Elektrozylindereinheit
Hersteller-Artikelnummer:8118293
Hersteller-Typenschlüssel:EPCS-BS-60-350-5P-A-ST-M-H1-PLK-AA
Hersteller-Artikelbeschreibung:Elektrozylindereinheit EPCS-BS-60-350-5P-A-ST-M-H1-PLK-AA Baugröße=60, Hub=350 mm, Hubreserve=0 mm, Kolbenstangengewinde=M12x1,25, Reversierspiel=100 µm
Bestelleinheit:1 Stück
1.126,52 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: EPCS-BS-60-350-5P-A-ST-M-H1-PLK-AA von Festo
| Eigenschaft | Wert |
|---|---|
| Baugröße | 60 |
| Hub | 350 mm |
| Hubreserve | 0 mm |
| Kolbenstangengewinde | M12x1,25 |
| Reversierspiel | 100 µm |
| Spindeldurchmesser | 12 mm |
| Spindelsteigung | 5 mm/U |
| Max. Verdrehwinkel der Kolbenstange +/- | 1 deg |
| Einbaulage | beliebig |
| Kolbenstangenende | Außengewinde |
| Motorart | Schrittmotor |
| Konstruktiver Aufbau | Elektrozylinder,mit Kugelgewindetrieb,mit integriertem Antrieb |
| Spindel-Typ | Kugelgewindetrieb |
| Verdrehsicherung/Führung | gleitgeführt |
| Referenzierung | Festanschlag-Block negativ,Festanschlag-Block positiv,Referenzschalter |
| Rotorlagegeber | Encoder absolut single turn |
| Rotorlagegeber Messprinzip | magnetisch |
| Zusätzliche Funktionen | Bedienoberfläche,Integrierte Endlagenerkennung |
| Anzeige | LED |
| Betriebsbereitschaftsanzeige | LED |
| Max. Beschleunigung | 1.5 m/s2 |
| Max. Geschwindigkeit | 0.09 m/s |
| Wiederholgenauigkeit | ±0,02 mm |
| Eigenschaften digitale Logikausgänge | nicht galvanisch getrennt,konfigurierbar |
| Einschaltdauer | 100 % |
| Isolationsschutzklasse | B |
| Max Strom digitale Logikausgänge | 100 mA |
| Max. Stromaufnahme | 5300 mA |
| Nennspannung DC | 24 V |
| Nennstrom | 5.3 A |
| Parametrierschnittstelle | IO-Link,Bedienoberfläche |
| Rotorlagegeber Auflösung | 16 Bit |
| Zulässige Spannungsschwankungen | +/- 15 % |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M12x1, T-codiert nach EN 61076-2-111 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie,nach EU-RoHS-RL |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV,nach UK RoHS Vorschriften |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur in °C (Spanne) | -20, 60 |
| Relative Luftfeuchtigkeit | 0 - 90 %,nicht kondensierend |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | 0, 50 |
| Hinweis zur Umgebungstemperatur | Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten. |
| Max. Moment Mx | 0 Nm |
| Max. Moment My | 6.4 Nm |
| Max. Moment Mz | 6.4 Nm |
| Max. Radialkraft am Antriebsschaft | 230 N |
| Max. Vorschubkraft Fx | 900 N |
| Richtwert Nutzlast, horizontal | 120 kg |
| Richtwert Nutzlast, vertikal | 46 kg |
| Bewegte Masse bei 0 mm Hub | 305 g |
| Gewichtszuschlag pro 10 mm Hub | 69 g |
| Grundgewicht bei 0 mm Hub | 2294 g |
| Produktgewicht | 4709 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 6.5 g |
| Anzahl digitale Logikausgänge 24 V DC | 2 |
| Anzahl digitale Logikeingänge | 2 |
| Spezifikation Logikeingang | in Anlehnung an IEC 61131-2, Typ 1 |
| Arbeitsbereich Logikeingang | 24 V |
| Eigenschaften Logikeingang | nicht galvanisch getrennt,konfigurierbar |
| IO-Link, SIO-Mode Unterstützung | ja |
| IO-Link, Protokoll | Device V 1.1 |
| IO-Link, Kommunikationsmodus | COM3 (230,4 kBaud) |
| IO-Link, Porttyp | A |
| IO-Link, Anzahl Ports | 1 |
| IO-Link, Prozessdatenbreite OUT | 2 Byte |
| IO-Link, Prozessdateninhalt OUT | 1 bit (Move in),1 bit (Move out),1 bit (Quit Error) |
| IO-Link, Prozessdatenbreite IN | 2 Byte |
| IO-Link, Prozessdateninhalt IN | 1 bit (State Device),1 bit (State Move),1 bit (State in),1 bit (State out) |
| IO-Link, Servicedateninhalt IN | 32 bit Force,32 bit Position,32 bit Speed |
| IO-Link, minimale Zykluszeit | 1 ms |
| IO-Link, Datenspeicher benötigt | 500 Byte |
| Max. Leitungslänge | 20 m bei IO-Link Betrieb,15 m Ausgänge,15 m Eingänge |
| Schaltlogik Ausgänge | PNP (plusschaltend),NPN (minusschaltend) |
| Schaltlogik Eingänge | PNP (plusschaltend),NPN (minusschaltend) |
| Logikschnittstelle, Anschlussart | Stecker |
| Logikschnittstelle, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Logikschnittstelle, Anzahl Pole/Adern | 8 |
| Logikschnittstelle, Anschlussbild | 00992264 |
| Befestigungsart | mit Innengewinde,mit Zubehör |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, gleiteloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Wälzlagerstahl |
| Dokumente |
|
Weitere Informationen zu: EPCS-BS-60-350-5P-A-ST-M-H1-PLK-AA von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 4.709 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84798997 |
| RoHS konform | Ja |
| Hersteller | Festo |
