Festo

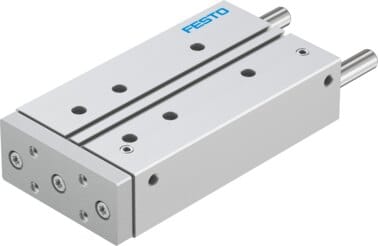

8118919 - Führungszylinder - DFM-40-160-P-A-KF-F1A
Infos kopieren
Produkt Information
Hersteller-Artikelname:Führungszylinder
Hersteller-Artikelnummer:8118919
Hersteller-Typenschlüssel:DFM-40-160-P-A-KF-F1A
Hersteller-Artikelbeschreibung:Führungszylinder DFM-40-160-P-A-KF-F1A Schwerpunktsabstand der Nutzlast zur Jochplatte=50 mm, Hub=160 mm, Kolben-Durchmesser=40 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
exkl. MwSt
|Aktion: Aktuell kostenloser Versand!Lieferzeit wird berechnet
Anzahl
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: DFM-40-160-P-A-KF-F1A von Festo
| Dimension | Wert |
|---|---|
| Schwerpunktsabstand der Nutzlast zur Jochplatte | 50 mm |
| Hub | 160 mm |
| Kolben-Durchmesser | 40 mm |
| Betriebsart Antriebseinheit | Joch |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Varianten | Empfohlen für Produktionsanlagen zur Herstellung von Li-Ionen Batterien |
| Betriebsdruck Mpa in MPa (Spanne) | 0.151 |
| Betriebsdruck in bar (Spanne) | 1.510 |
| Max. Geschwindigkeit | 0.8 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur in °C (Spanne) | -560 |
| Aufprallenergie in den Endlagen | 0.7 J |
| Max. Kraft Fy | 1130 N |
| Max. Kraft Fy statisch | 1260 N |
| Max. Kraft Fz | 1130 N |
| Max. Kraft Fz statisch | 1260 N |
| Max. Moment Mx | 49.74 Nm |
| Max. Moment Mx statisch | 55.44 Nm |
| Max. Moment My | 40.13 Nm |
| Max. Moment My statisch | 44.73 Nm |
| Max. Moment Mz | 40.13 Nm |
| Max. Moment Mz statisch | 44.73 Nm |
| Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub | 7.49 Nm |
| Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs | 143 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 686 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 754 N |
| Bewegte Masse | 1738 g |
| Produktgewicht | 4271 g |
| Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub | 94.4 mm |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | G1/8 |
| Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
- Dokumente
- Datenblatt zu 8118919
Weitere Informationen zu: DFM-40-160-P-A-KF-F1A von Festo
| Dimension | Wert |
|---|---|
| Einzelgewicht | 4,27 kg |
| Ursprungsland** | CN🇨🇳 |
| Zolltarifnummer | 84123100 |
| RoHS konform | Ja |
| Hersteller | Festo |
