Festo

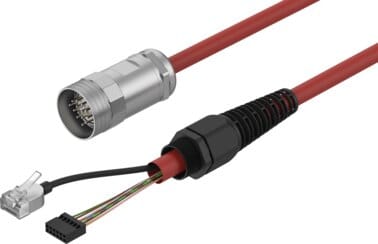

8126917 - Verbindungsleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Leitungsbezeichnung | ohne Schildträger |
| Produktgewicht | 1300 g |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | eckig |
| Elektrischer Anschluss 1, Anschlussart | Stecker und Buchsenleiste |
| Elektrischer Anschluss 1, Kabelabgang | Gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | RJ45 und Buchsenleiste 12 Pole, 2 Reihen |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 20 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 14 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Bauform | rund |
| Elektrischer Anschluss 2, Anschlussart | Hybrid-Stecker |
| Elektrischer Anschluss 2, Kabelabgang | Gerade |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 17 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 14 |
| Elektrischer Anschluss 2, Befestigungsart | geschraubt |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 24 |
| Nennbetriebsspannung DC | 24 V |
| Strombelastbarkeit bei 40°C | 11.7 A |
| Stoßspannungsfestigkeit | 6 kV |
| Schirmung | nein |
| Kabellänge | 10 m |
| Leitungseigenschaft | Standard |
| Prüfbedingungen Leitung | Prüfbedingungen auf Anfrage |
| Biegeradius, feste Kabelverlegung | >= 130 mm mm |
| Biegeradius, bewegliche Kabelverlegung | >= 130 mm mm |
| Kabeldurchmesser | 8 mm |
| Toleranz Kabeldurchmesser | ± 1 mm |
| Kabelaufbau | 4x(1x0,128)+10x0,128 |
| Leiter-Nennquerschnitt | 0.128 mm2 |
| Schutzart | IP65 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | 0, 40 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | 0, 40 |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Niederspannungs-Richtlinie |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Verschmutzungsgrad | 3 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | rot |
| Werkstoff Isolierhülle | PP |
| Dokumente |
|
Verbindungsleitung NEBC-R3Z12G20-KH-10-N-SBS-RSG17-ET-S1 Leitungsbezeichnung=ohne Schildträger, Produktgewicht=1300 g, Elektrischer Anschluss 1, Funktion=Feldgeräteseite, Elektrischer Anschluss 1, Bauform=eckig, Elektrischer Anschluss 1, Anschlussart=Stecker und Buchsenleiste
