Festo

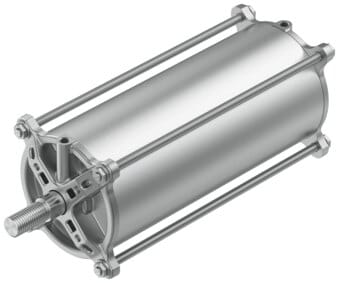

8133082 - Linearantrieb
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Baugröße Stellantrieb | 160 |
| Flanschbohrbild | F10 |
| Hub | 300 mm |
| Kolben-Durchmesser | 160 mm |
| Norm Anschluss zur Armatur | ISO 5210 |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Kolben,Kolbenstange,Zylinderrohr,Zugstange |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck Mpa in MPa (Spanne) | 0.06, 0.8 |
| Betriebsdruck in bar (Spanne) | 0.6, 8 |
| Betriebsdruck in psi (Spanne) | 8.7, 116 |
| Nennbetriebsdruck | 0.6 MPa |
| Nennbetriebsdruck | 6 bar |
| Nennbetriebsdruck (psi) | 87 psi |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur in °C (Spanne) | -20, 80 |
| Aufprallenergie in den Endlagen | 3.3 J |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 11581 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 12064 N |
| Luftverbrauch rücklaufend pro 10 mm Hub | 1.351 l |
| Luftverbrauch vorlaufend pro 10 mm Hub | 1.407 l |
| Bewegte Masse bei 0 mm Hub | 2102 g |
| Gewichtszuschlag pro 10 mm Hub | 148.61 g |
| Grundgewicht bei 0 mm Hub | 5948.7 g |
| Produktgewicht | 10410 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 64.34 g |
| Befestigungsart | wahlweise:,auf Flansch nach ISO 5210,mit Stehbolzen |
| Pneumatischer Anschluss | G1/4 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Kokillenguss |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Kolbenstangen-Dichtabstreifer | TPE-U(PU) |
| Werkstoff Mutter | hochlegierter Stahl rostfrei |
| Werkstoff statische Dichtungen | NBR |
| Werkstoff Zuganker | hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Dokumente |
|
Linearantrieb DFPC-160-300-D Baugröße Stellantrieb=160, Flanschbohrbild=F10, Hub=300 mm, Kolben-Durchmesser=160 mm, Norm Anschluss zur Armatur=ISO 5210
