Festo

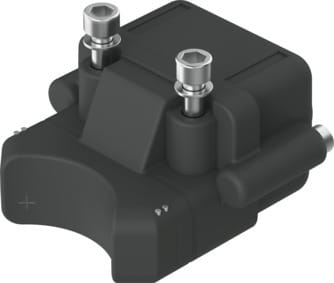

8140400 - Endschalteranbau
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Bauform | eckig |
| Basierend auf Norm | EN 60947-5-2,VDI/VDE 3845 |
| Zulassung | RCM Mark,c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| KC-Zeichen | KC-EMV |
| Zertifikat ausstellende Stelle | UL E232949 |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Messprinzip | induktiv |
| Umgebungstemperatur in °C (Spanne) | -25, 70 |
| Schaltausgang | PNP |
| Schaltelementfunktion | Schließer |
| Max. Schaltfrequenz | 1000 Hz |
| Max. Ausgangsstrom DC | 200 mA |
| Spannungsfall | <= 2,5 V V |
| Reststrom in mA (Spanne) | 0, 0.5 |
| Kurzschlussfestigkeit | taktend |
| Betriebsspannungsbereich DC in V (Spanne) | 10, 30 |
| Leerlaufstrom | <= 22,5 mA mA |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss Eingang | Federzugklemme |
| Elektrischer Anschluss Ausgang | Federzugklemme |
| Kabeldurchmesser in mm (Spanne) | 1.5, 2.5 |
| Anschließbarer Leiter-Nennquerschnitt in mm2 (Spanne) | 0.2, 2.5 |
| Kabelverschraubung | M20x1,5 |
| Einbaulage | beliebig |
| Produktgewicht | 98 g |
| Werkstoff Gehäuse | PBT |
| Werkstoff Schrauben | hochlegierter Stahl rostfrei |
| Betriebsbereitschaftsanzeige | LED grün |
| Schaltzustandsanzeige | LED gelb |
| Statusanzeige | LED gelb = Schaltzustand Ventil,LED grün = Betriebsspannungsanzeige |
| Lagertemperatur in °C (Spanne) | -40, 85 |
| Schutzart | IP67 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Verschmutzungsgrad | 3 |
| Dokumente |
|
Endschalteranbau SRBI-C2-N-1-P-C2 Bauform=eckig, Basierend auf Norm=(* EN 60947-5-2, * VDI/VDE 3845), Zulassung=(* RCM Mark, * c UL us - Recognized (OL)), CE-Zeichen (siehe Konformitätserklärung)=nach EU-EMV-Richtlinie, KC-Zeichen=KC-EMV
